Как подключить телефонную розетку. Как подключить стационарный телефон

Модель с комбинированным штекером РТШК-4 и RG-11 в основном используется в тех случаях, когда необходимо заменить старый телефонный аппарат на новую телефонную линию.

Как подключить стационарный телефон

С каждым годом компании совершенствуют конструкцию своих стационарных телефонов. Сегодня аппараты значительно превосходят своих конкурентов и отличаются повышенной надежностью и удобством в эксплуатации.

Для того чтобы устройство работало постоянно, необходимо соблюдение нескольких условий:

подключения к электричеству телефона;
проведение линии от телефонной станции.

Не меняется только одно: способ эксплуатации аппаратов. Однако в конструкции и вариантах подключения имеются существенные новшества.

Независимо от различий в вариантах подключения, каждая розетка имеет в своей конструкции такие элементы:

клеммы – требуются для подсоединения кабеля;
контакты – элементы на пружинах, которые обеспечивают надежный проход электричества;
корпус – бывает керамический либо пластиковый.

Гнезда стандартной розетки расположены в корпусе самого изделия. Это помогает защитить прибор от короткого замыкания.

Виды телефонных розеток

По мере развития устройств менялись и варианты подключения. Первые телефоны подключались вообще без розеток. Чтобы сформировать шлейф, провода просто скручивали вместе или соединяли каким-либо другим способом.

В 1990-х годах провода стали соединять двухжильными кабелями. В этом случае для быстрого разъемного соединения использовались разъемы типа ПТШК4.

Это изделие состояло из ключа и нескольких пар контактов. Одна позволяла устройству работать в обычном режиме, другая — для дополнительного подключения проводов.

В связи с распространением новых технологий на смену старому типу РТШК4 пришли розетки RJ. Домашние телефоны подключаются через розетки, которые имеют одну пару контактов и называются RJ11.

Провода кабеля утоплены между несколькими стальными заглушками. Эти типы рекомендуются для установки телефонных аппаратов в линию.

Устройства типа RJ12 и RJ14 используются для подключения нескольких устройств на разных линиях и для организации мини-телефонных систем в офисах. Эти изделия подходят для подключения практически всех телефонных аппаратов.

Для одновременного подключения нескольких устройств достаточно установить розетки последовательно в блоки.

Установка адаптера позволяет подключать вилки старых моделей, а также современные изделия к линиям, оснащенным новой технологией.

Основное отличие от типа RJ25 заключается в наличии 3 пар соединений. Поэтому подключать такие устройства может только специалист, хорошо разбирающийся в телефонии и электричестве.

При монтаже компьютерных сетей, модемов и других сложных устройств используется тип RJ45. При подключении розеток RJ45 необходимо обратить внимание на правильную установку пластиковых кнопок.

Несмотря на различия в конструкции старых и современных типов оборудования, их разъемы имеют схожие вилки и размеры. Устройство подключается к сети только через 2-контактные пары. Однако в более новых розетках используются только центральные соединения.

Как заменить старую розетку РТШК4 на розетку RJ, можно посмотреть на видео:

Конструкция телефонной розетки, устройство кабеля связи

Ток в телефонной линии постоянно меняется в зависимости от положения телефонной трубки (поднята или опущена) и состояния розетки (подключена или отключена). Когда телефонная трубка не подключена к сети, на линию подается постоянное напряжение 40-60 В. Аналогично, если телефон подключен к сети, но трубка лежит на рычаге. В момент вызова напряжение повышается до 120 В и одновременно преобразуется в переменный ток. Когда трубку снимают, напряжение падает до 6-12 В.

Все эти процессы происходят в плоском кабеле, имеющем две медные жилы. Его можно сравнить с кабелем ППВ, используемым для электрических линий, но сечение жил настолько мало, что его можно использовать только при определенных нагрузках на сеть: в телефонных линиях, а также в цепях автоматики (охранной или пожарной сигнализации).

Существует несколько типов телефонных гнезд:

РТШК-4 – может использоваться только для старых аппаратов связи;
RJ-11 – современный вариант, называемый «евро»;
RJ -12 – сленговое название разъема RJ -25, которое получило настолько широкое распространение, что для удобства предоставления информации, используется чаще, чем настоящее. На самом деле таких розеток не существует, поэтому сталкиваясь с термином RJ -12, следует подразумевать RJ -25 .

Телефонная розетка RJ-11 имеет гнездо в форме порта для соответствующей вилки. Оно похоже на компьютерную розетку, но при ближайшем рассмотрении видно, что розетки различаются по ширине (у компьютерной версии розетка шире).

Наиболее распространенные варианты устройств:

накладные, они же наружные;
врезные, они же внутренние.

Существует также комбинация РТШК-4 и RJ-11, которая на некоторое время решала проблему использования импортных телефонов с евроразъемами в постсоветских регионах. В настоящее время она устарела, но продолжает успешно использоваться.

Современные телефонные кабели обычно выпускаются с двумя или четырьмя жилами. Изоляция проводника имеет характерную окраску. Четырехжильные кабели обычно используются для офисных телефонных систем и для параллельного соединения двух устройств по принципу «секретарь-менеджер». В этом случае используются штекеры RJ-12.

Подключение телефонной розетки

Вилки RJ-11 и RJ-12 подключаются абсолютно одинаково, за исключением количества подключаемых жил. Чаще всего используются двухжильные кабели, которые можно подключить без проблем. Четырехжильные изделия сложнее и должны подключаться в соответствии с цветовой схемой.

Перед началом работы розетка демонтируется (снимается верхняя панель). Телефонный кабель зачищается до нужной длины. В зависимости от типа контакта провода зачищаются или оставляется изоляция. Дальнейшие действия выполняются в соответствии с инструкцией.

Коммутация двухжильным проводом (RJ-11)

Таким образом, установка может быть выполнена быстро и поэтапно:

На внутренней части устройства расположены четыре клеммы или контакта. При наличии болтовых контактов, нужно определиться с цветом подводимых к ним проводников. По международным стандартам красный проводник должен являться отрицательным, а зеленый – положительным. К ним и подключаются концы подведенного телефонного провода

Если конструкция устройства предусматривает клеммы, то концы провода зачищать не нужно. Они вставляются в основание клемм и продавливаются до упора тонкой плоской отверткой. Миниатюрные ножи, предусмотренные в каждом контакте, прорежут изоляцию и обеспечат надежный контакт. При этом задействуют средние клеммы 2 и 3

Закрепить устройство на стене, проверить работоспособность
Закрыть лицевую панель. Монтаж окончен.

Практический совет: При подключении концов двухполюсных кабелей к контактам розетки полярность не имеет значения для работоспособности изделия или качества соединения.

Подключение розетки 4-х жильным проводом (RJ-12)

Следующие советы полезны при монтаже:

При коммутации четырех проводников, их соединяют соответственно цвету внутренних проводков в розетке. Обычно красный и зеленый – 1 пара, черный и желтый – 2 пара. Вместо желтого проводника может быть белый или синий цвет, также и на сетевом проводе. Суть от этого не меняется
Если провод имеет расцветку жил синий – бело-синий, оранжевый – бело-оранжевый, то следует принимать синий и бело-синий за первую пару и коммутировать соответственно с красным и зеленым, а оранжевый и бело-оранжевый – за вторую пару и соединять с черным и желтым цветом (или другим оставшимся)
Если розетка имеет систему контактов в виде клемм, то первая пара (красный – зеленый или синий – бело-синий) «сажается» на средние клеммы 2 и 3, а вторая пара (черный – желтый или оранжевый – бело-оранжевый) – на крайние жилы 1 и 4.

Этот тип схемы является наиболее распространенным, поскольку он облегчает обслуживание и ремонт телефонных линий.

Старые и современные стандарты устройств

По мере развития оборудования способ подключения телефонов к сети связи менялся несколько раз. Первые телефонные аппараты подключались к линии связи без розетки.

Кабели просто скручивались вместе, образуя замкнутую токовую петлю, или соединялись другими способами.

В 1980-х годах телефонные системы стали подключаться с помощью двухжильных медных кабелей. А для быстроразъемных телефонных соединений использовались стандартные гнезда и вилки РТШК-4. Эта аббревиатура расшифровывается как «телефонная розетка на четыре контакта».

Эти корпуса оснащены ключом безопасности — пластиковым соединением, которое предотвращает неправильную установку вилки в розетку.

РТШК-4 оснащена одним ключом и двумя парами контактов. Первая пара обеспечивает нормальную работу телефона, а вторая пара позволяет подключить дополнительную линию при условии, что обе трубки подключены к одному телефонному номеру.

В результате широкого применения микропроцессорной технологии зарегистрированные гнездовые блоки с маркировкой «RJ» заменили устаревшие модели РТШК-4. Они соответствуют международным стандартам IEC 60884-1 и 60669-1.

Современные стандартизированные устройства для слаботочных цепей позволяют подключать до четырех пар рабочих контактов

Современные беспроводные бытовые телефоны подключаются через розетки с одной парой контактов. Эти устройства устанавливаются в полость пластикового модуля и маркируются символом RJ-11.

Провода кабеля питания располагаются между двумя разъемами, которые выполнены в виде массивных металлических заглушек. Стандартные модели RJ-11 рекомендуются для подключения устройств на телефонных станциях.

В центральной части пластикового блока, называемого оператором, находятся латунные контакты, через которые устанавливается электрическая сеть между телефонным аппаратом и центром обработки вызовов.

Стандартные блоки RJ-12 и RJ-14 используются для подключения двух устройств к отдельным линиям и для организации офисных телефонных станций. Универсальные четырехконтактные штекеры подходят к большинству телефонных устройств.

Для подключения нескольких устройств достаточно соединить разъемы в блоках друг за другом по схеме: первая линия подключается к клеммам № 2 и № 3, вторая — к № 1 и № 4. Устройства этой серии чаще всего используются для построения телефонной системы в офисных помещениях.

Схемы монтажа и способы подключения

Подключение телефонной розетки намного проще, чем подключение соответствующей электрической розетки. Но этот процесс, связанный с работой с низким, даже очень низким напряжением, требует внимательности и осторожности.

Схема подключения телефонной розетки относительно проста и заключается в подключении двух концов телефонного кабеля к соответствующим клеммам розетки.

При установке телефонной розетки может быть использован один из двух методов установки:

открытый – предполагает установку накладным способом;
закрытый – при котором телефонная линия скрыта внутри стены.

Выбор способа установки зависит от характера стен, условий эксплуатации линии связи и требований к дизайну самого помещения. Розетки поверхностного монтажа могут выглядеть не очень эстетично, но они идеально подходят для быстрого обслуживания: их можно снять с крепления за несколько минут и оценить целостность контактов.

При поверхностном монтаже можно обойтись и без настенного крепления, поставив прибор на пол и спрятав для этого кабель под основание

Декоративные пластиковые кабельные лотки используются для защиты открытых кабелей от механических повреждений. Они предлагаются на рынке в виде настенных и напольных оснований. Их можно удобно контролировать с помощью панелей с одно- или двухсторонними кнопками.

Кабели КСПВ чаще всего используются для закрытой прокладки. Одножильная жила этого кабеля изготовлена из медной проволоки, а внешняя оболочка — из полиэтилена, окрашенного в белый цвет.

Телефонная линия также прокладывается с помощью распределительного кабеля ГТО. Он имеет разделительное основание. Проводник этого однопарного кабеля также выполнен из меди и изолирован полиэтиленом.

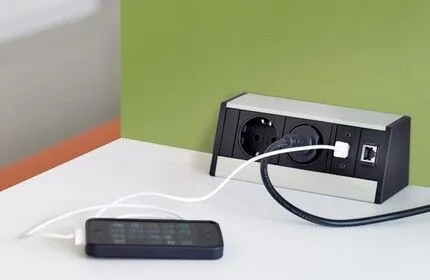

Для удобства пользования и в соответствии с дизайном телефонные розетки не монтируются отдельно на стене, а входят в розеточную планку.

Чтобы задекорировать точки подключения и сделать их менее заметными для постороннего глаза, устройства размещаются за экранами телевизоров и мониторов и встраиваются за фасадами настенной мебели.

Особого внимания заслуживают розетки, встроенные в плинтус. Наиболее важно выбирать модели с лицевой панелью, которая хорошо прилегает к плинтусу. В противном случае со временем она отсоединится от плинтуса и обнажит неприглядные швы.

Схемы монтажа и способы подключения

При установке телефонной розетки может быть использован один из двух методов установки:

открытый – предполагает установку накладным способом;
закрытый – при котором телефонная линия скрыта внутри стены.

При поверхностном монтаже можно обойтись и без настенного монтажа, поставив устройство на пол и спрятав кабель под основание.

В целях удобства пользования и в соответствии с дизайном телефонные розетки не монтируются отдельно на стене, а включаются в розеточную планку

Выбор провода

Для проводки по схеме размещения телефонного оборудования в доме используйте кабель 2×0,4 или 2×0,4 TRP, который состоит из двух отдельных медных проводников, изолированных поливинилхлоридом (ПВХ). Особенностью этого кабеля, в народе называемого «лапшой», является наличие разделительной полосы между жилами. Очень удобно забивать в эту полосу маленькие гвозди, чтобы прикрепить кабель к поверхности.

ИНФОРМАЦИЯ К СРОЧНОМУ РЕЛИЗУ: Готовые и встраиваемые розетки для кухонных моек.

Монтаж телефонной розетки

Установка телефонной розетки производится следующим образом:

Разобрать корпус. Для этого следует открутить отверткой болт, которым осуществляется крепление крышки к корпусу.
Если это изделие предназначено для внутренней установки, то следует предварительно установить для него монтажную коробку. Для этого в стене высверливается отверстие с помощью специальной коронки, надеваемой на дрель. Далее к этому отверстию подводится кабель (лучше отдать предпочтение четырехжильному), который выпускается из монтажной коробки примерно на 15 см. Для жесткого крепления подрозетника в бетонной или кирпичной стене используют алебастр, а при установке розетки на стену из гипсокартона – специальные крепления, смонтированные на самой коробке. Стоит также оговориться, что правильная прокладка телефонного провода должна осуществляться в стене под слоем штукатурки, при этом его пересечение или расположение вблизи кабелей силовой проводки не допускается.

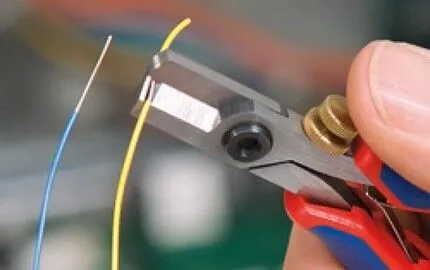

Как правильно подключить телефонный кабель к розетке? Снять изоляцию на 5 мм от краев жил провода телефонной линии. Для этого может быть использован специальный инструмент или самый обычный нож. Если установка розетки выполняется профессионалами, то они делают обжимку конца каждой жилы с установкой на него специальной клеммы.
Подключение телефонного кабеля производится к тем клеммам телефонной розетки, к которым присоединены проводники красного и зеленого цвета. Схема подключения может отличаться в зависимости от типа разъема, используемого в данном устройстве. Однако цветовая маркировка в большинстве случаев соблюдается. При этом красный цвет изоляции проводника означает, что к нему должен быть подсоединен минус, а зеленый предусматривает подключение плюса. Для определения, какой из проводов линии является плюсом, а какой минусом можно прибегнуть к помощи обыкновенного тестера. Как правило, при подключении современных телефонных аппаратов полярность не важна. Впрочем, при монтаже розетки обычно используется метод проб и ошибок: если телефон не заработал – значит нужно поменять полярность.
Собрать корпус розетки.
Провести проверку работоспособности телефона.

Если эта простая последовательность действий была соблюдена правильно, телефонную розетку можно подключить без проблем.

Выбор провода

Несмотря на повсеместную стандартизацию вилок, используемых для подключения телефонов, до сих пор существуют различные типы телефонных розеток.

Сегодня эти модели становятся все более редкими, но они все еще используются. Эти устройства используются в сочетании со старыми моделями телефонов. Они состоят из розетки с 4 контактами, похожими на лезвия, и пластикового язычка (ключа).

Это одинарная или двойная розетка (RJ11). Является одним из наиболее распространенных типов этих устройств. Использует двухжильное соединение. Она может применяться для подключения домашних или офисных телефонов. При этом для присоединения этой розетки к линейным проводам телефонной линии используются контакты, маркированные номерами 2 и 3 (зеленый и красный).

Разъем 6P2C. (Стандарт RJ12). Может выпускаться в одинарном или в двойном варианте. Чаще всего эти розетки используются для подключения мини-АТС в офисах.
(Стандарт RJ14). Такое изделие может быть применено для подключения двух телефонных линий или четырехпроводных телефонных аппаратов. Однако, поскольку в большинстве квартир присутствует только одна линия, то ее провода присоединяются к средним клеммам (номера 2 и 3) такой розетки.
6Р6С (RJ25). Имеет три пары контактов. Ее приобретение нецелесообразно для установки в частной квартире, имеющей всего одну линию с двухпроводным телефоном. Если все-таки приходится устанавливать такое устройство, то провода подключаются к верхним клеммам (3 и 4 номер).
8P8C (RJ45). Восьмипроводный разъем, использующийся для построения локальных вычислительных сетей.

Поскольку указанные штекеры могут использоваться в розетках разных моделей (при условии, что количество проводов в соединении совпадает), существует много путаницы в названиях штекеров и моделей розеток.

Для установки нескольких подключенных телефонов можно использовать параллельную схему подключения. Для этого к каждому гнезду аппарата подключите кабель с таким же названием от соседнего аппарата.
