Клупп что это такое. Как выбрать клупп для нарезания резьбы Статья

Статья по теме: Торцовочные клещи для металлических труб — назначение, использование, виды. Бывает интересно узнать о специальном инструменте для обработки концов стальных труб. Виды, способы использования, варианты крепления и обработки, а также распространенные модели и производители.

Как выбрать клупп для нарезания резьбы Статья

Необходимость сделать резьбу на трубах возникает не так часто, об этом стоит сказать прямо. Но когда такая необходимость возникает, без специализированного инструмента просто не обойтись. Подручных средств, с помощью которых можно сделать прямую трубную резьбу, не существует. Вам в любом случае придется приобрести специальный инструмент. И если мы говорим о недорогих решениях, которые можно использовать в домашних условиях (мы не говорим о промышленном оборудовании для нарезания резьбы), то вам придется выбирать между плашками и зажимами. Первый вариант немного дешевле, но с ним сложнее сделать идеальную резьбу. Плашка немного дороже, но сделать ровную резьбу с ее помощью гораздо проще, и это факт. А в этой статье мы поговорим о плоскогубцах и расскажем, какие бывают виды, как их выбрать и как ими пользоваться. Тем не менее, нарезание трубной резьбы — это то, что должно быть сделано качественно, иначе могут возникнуть проблемы, например, потеря герметичности соединения, а это уже чревато более неприятными последствиями.

Трубный ключ — это инструмент для нарезания резьбы, конструкция которого очень проста и который вы можете увидеть на рисунке. Он представляет собой цилиндр из металла, внутри которого находятся режущие кромки (они съемные), с помощью которых нарезается резьба. Режущие кромки вкручиваются, со временем изнашиваются и просто заменяются. Во время работы клещи необходимо поворачивать, и для этого есть два способа. Один из них — использовать либо обычный трубный ключ, либо специальную трещотку, которая продается отдельно или в комплекте с ключом. Использование трещотки гораздо удобнее, но можно обойтись и без нее.

Как видите, конструкция зажима обычно довольно проста, поэтому этот инструмент дешев, самые дешевые стоят несколько миллионов рублей. Однако есть и такие, которые стоят более тысячи, а иногда и более двух. Стоимость часто зависит от диаметра трубы, для которой он предназначен. Чем меньше диаметр трубы, тем меньше ножницы, тем меньше расход материала и тем они дешевле. Существует разница в качестве зажимов, но об этом мы поговорим ниже. Еще одной особенностью ножниц является то, что первые куски режут не глубже, чем последующие, а это значит, что постепенно вы получите новую резьбу без особых проблем. Прикрепить хомут в целом просто, особых навыков не требуется, если соблюдать простейшие правила, которые мы обсудим ниже. Когда вы нарезаете резьбу на трубе с помощью трубного хомута, вам приходится очень сильно «потрудиться», чтобы сделать ее кривой. При использовании плашки вероятность этого гораздо выше.

Какие есть виды клуппов

Существует два типа трубных хомутов: ручные (механические) и электрические. В этой статье мы поговорим о ручных зажимах для труб, поскольку их устройство и принцип работы были описаны выше. Они бывают разных размеров и для труб разного диаметра. Существуют более точные версии, в которых можно регулировать расстояние между режущими кромками. Проще говоря, это позволяет адаптировать устройство под любой диаметр трубы (в определенном диапазоне, конечно). Цена выше, но если вам нужно резать трубы разного диаметра, это может оказаться более выгодным, чем покупка стандартных зажимов, у которых нельзя регулировать расстояние между лезвиями. О них мы поговорим ниже, поэтому перейдем к следующему типу.

Следующий тип — это электрический пинцет, который выглядит как угловая шлифовальная машина, но имеет резьбовой инструмент вместо диска. Они оснащены электродвигателем и не требуют физических усилий для вращения инструмента. Их мощность составляет 700 ватт и более, и они также весят немало — до 18-20 фунтов, а иногда и больше. Сразу скажем, что нет смысла покупать электрическую воронку для бытовых целей или если вам не нужно резать трубы каждый день. Даже самые дешевые модели стоят десятки тысяч рублей, а если речь идет о действительно хороших и производительных, то их стоимость может превышать 50 тысяч рублей, а в некоторых моделях даже больше сотни.

Основным преимуществом электрического маникюрного аппарата является его скорость и то, что с его помощью, как правило, удобнее делать пряжу. Но иногда даже профессионалы не используют электрические модели, а выбирают ручные. Причина в том, что даже самые легкие электрические нипперы намного больше ручных, и ими нельзя работать в труднодоступных местах. Да, обычно вам не приходится нарезать резьбу на трубах в таких условиях, но когда такая ситуация возникает, зачастую без электрощипцов не обойтись.

Что это такое?

Трубный ключ — это инструмент, используемый при монтаже или ремонте металлических труб. Он используется для нарезания метрической резьбы на конце труб.

Он отличается от плашки более сложной конструкцией. Он напоминает круглую трубчатую раму из цельного металла. Внутри нее закреплены 4 режущие кромки.

Плашка имеет широкий паз с направляющей трубкой. Это сводит к минимуму риск перекоса резьбы. В процессе резки резцы подготавливают черновую дорожку.

Затем по ней перемещаются высокие лезвия для придания формы результату. Фуганок необходим для создания плотных и прочных соединений. Его режущая кромка имеет съемные пластины.

Режущие инструменты расположены в соответствии с нумерацией, которая соответствует шагу резьбы каждого инструмента. Направляющая инструмента адаптирована к диаметру разрезаемой трубы.

Инструмент может поворачиваться как с помощью рукоятки, так и с помощью храпового механизма.

Трубные ключи используются при строительстве колодцев и скважин. Он необходим при строительстве сборных конструкций (например, теплиц, лестниц, оранжерей).

Виды

Основные конструкции постоянно совершенствуются. Весь ассортимент рынка делится на 2 основные серии: ручные и электрические. Каждый тип имеет свои отличия.

В зависимости от модификации размеры составляют 1/2, 1/4, 3/4, 1, 1 ½ дюйма. Чаще всего мастера приобретают разновидности с параметрами 1/2 и ¾ дюйма, так как именно такие диаметры встречаются в основных частях трубопроводов в жилых домах нашей страны.

Устройства могут быть стационарными или переносными. Варианты первого типа представляют собой мощные машины. С их помощью можно закручивать трубы разного диаметра.

Их переносные аналоги имеют меньшие размеры. Они прекрасно помещаются в ящиках с другими инструментами, используемыми профессиональными мастерами.

Инструменты различаются по способу нарезания резьбы. Для этого они делятся на 2 линейки: с метками для дюймовой и метрической резьбы.

Первые устанавливаются на все компоненты, предназначенные для европейского рынка. Их угол резания составляет 55 градусов. Вторая группа имеет больший угол — 5 градусов. Сами параметры указаны в мм.

Для механического нарезания резьбы используется скошенный угол.

Ручные

Ручные щипцы являются самыми экономичными инструментами. Они приводятся в действие силой руки. Лезвия удерживаются на месте с помощью шайбы и винтов.

В процессе эксплуатации они изнашиваются и заменяются новыми инструментами. Модели различаются по конструкции. Самые дешевые модели имеют только один держатель для инструмента. Они предназначены для одноразового использования.

Функцию рукоятки в этих инструментах заменяет трубный ключ. При его использовании нарезаемую резьбу можно наклонять. Однако при аккуратной работе без спешки можно работать без ошибок.

Гаечные ключи с трещоткой более удобны в использовании. Они более дорогие и предназначены для профессионального использования. С помощью таких зажимов можно выполнять десятки соединений в день.

Они не требуют перестановки рукоятки, вращение инструмента происходит за счет возвратно-поступательных движений.

Регулируемые резьбовые зажимы, среди прочих, также доступны в продаже. Они считаются общеупотребительными. Расстояние между лезвиями можно регулировать.

Он предназначен для нарезания резьбы на трубах различного диаметра. Большая часть всего разнообразия производится в Китае, и не все устройства отличаются высоким качеством и точностью сборки.

Среди таких моделей большим спросом пользуется продукция немецких производителей. Они используются для нарезания прецизионной резьбы, обеспечивающей герметичное соединение труб.

Электрические

Визуально электрические устройства напоминают шлифовальную машину. Однако вместо режущего диска здесь установлены резьбонарезные клещи. Устройства работают без ручного поворота.

В конструкцию встроен зажим. Это означает, что нет необходимости в дополнительном зажиме. При нажатии на кнопку начинает работать электродвигатель, поворачивая и нарезая резьбу.

Станки имеют низкое энергопотребление. Они подходят для обработки металлических материалов из различных стальных сплавов. Это обеспечивается наличием редукторов с достаточной передаточной способностью.

Диапазон их мощности составляет от 800 до 1700 тонн. Обычно они поставляются в комплекте со сменными нарезными головками для труб диаметром от 1,5 до 5 см для метрической резьбы.

Количество поставляемых головок варьируется от 3 до 6, в зависимости от параметров и материала, из которого изготовлены трубы.

Основные виды

Основные различия связаны с типом применения. Это ручные и электрические клещи. Для бытовых работ не стоит тратить слишком много денег на электрический прибор, так как он дороже на порядок. Мы рекомендуем вам более подробно ознакомиться с каждым типом

1. ручные. Такая когтеточка относится к низкой ценовой категории, имеет 4 лезвия, небольшой вес и может различаться по диаметру реза. Наиболее распространенные резьбы — 1 дюйм, ½, ¼, 3/4 и другие. Лезвия крепятся 4 винтами, которые вкручиваются в корпус.

Когда лезвия изнашиваются, винты можно открутить, чтобы заменить лезвие на новое. Существуют также варианты ручных устройств из разных ценовых сегментов. Самым дешевым, например, является коготь без ручки, так как это одноразовая покупка.

В качестве рукоятки можно использовать крокодиловый щипцы или другой трубчатый вариант. Более дорогой вариант имеет корпус для точного нарезания резьбы. Цена и качество соответственно выше. Ручной инструмент также может быть универсальным, что обеспечивается возможностью регулировки расстояния между режущими кромками, которое влияет на диаметр нарезаемой резьбы.

2. электрические. Этот вариант является наиболее точным, так как имеет механический привод, способствующий вращательному движению. Он очень похож на шлифовальную машину, только вместо режущего диска используется трубный зажим. Число оборотов здесь меньше, но тяговое усилие больше, поэтому вы можете совершать вращательные движения вокруг трубы даже на низких скоростях.

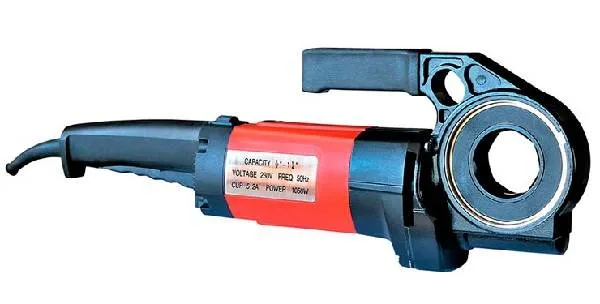

Электрический зажим

Электрический зажим не нужно держать в руке, так как он оснащен специальными зажимами. Они прижимают инструмент к трубе, что предотвращает сужение резьбы во время резки. Самым большим недостатком инструмента является его размер, который не позволяет нарезать резьбу в труднодоступных местах. Что касается преимуществ, то с этим вором увеличивается скорость работы.

Особенности и технические характеристики

Технические характеристики помогают нам сделать правильный выбор и с легкостью использовать инструмент. Давайте рассмотрим самые важные из них:

Размеры. Именно габариты изделия позволят понять, насколько удобно будет использовать клупп в том или ином месте. Самые маленькие размеры у клуппа без рукояти, а также без направляющей струбцины. Его точность ниже, инструмент требует сноровки, а работа проходит с применением трубного ключа для вращения.

Размеры резьбы. Наиболее ходовые размеры 1 дюйм, ½, ¼, 3/4 дюйма. В продаже есть универсальный клупп, расстояние между режущими элементами которого можно регулировать, подгоняя под нужный диаметр.

Вес изделия. При разных размерах вес может отличаться. Например, «Зубр ЭКСПЕРТ 1/2″ весит порядка 650 грамм и имеет внешний размер 7х7,5х7. Напротив, Sturm 1065-04-1-1/2 с размерами 11,4х12х10,8 весит порядка 2 килограмм. При равных диаметрах Sturm 1065-04-1-1/2 весит больше, что говорит о применении стали большей массы и более высокого качества. Но не стоит забывать о габаритах, где порой придется пренебречь качеством, ради того, чтобы клупп влез между трубой и ближайшей стеной.

Тип привода. Выделяют ручной и механический. От этого зависит стоимость и габариты изделия.

Особенности и сравнение клуппа с плашкой

До появления станков и даже сегодня резьбу нарезают машинным способом, т.е. ручным резьбонарезным инструментом в виде диска с внутренними резцами, на внешней поверхности которого имеются канавки или углубления для крепления к резцедержателю. Сам держатель инструмента выполнен в виде цилиндрической втулки, частично закрытой по окружности, с выступом на одной стороне, который используется для удержания ленты. Держатель инструмента имеет резьбовые отверстия для крепления ручки и винты для крепления самого штампа.

Рогатка имеет следующие особенности по отношению к штампу:

1. рогатка имеет цилиндрическую втулку, которая имеет удлиненную форму и скользит по трубке в начале нарезания резьбы. Благодаря этому инструмент находится в идеально перпендикулярном положении к центральной линии, что облегчает работу и повышает качество нарезания. При использовании плашки довольно сложно расположить ее перпендикулярно к центральной линии заготовки. Поэтому перед началом работы снимите внешний скос на конце трубы.

2. Основным материалом для штампов является 9XS, легированная инструментальная сталь с высокой твердостью и износостойкостью, обозначение которой часто встречается на корпусе заготовки. 9ХС также используется для изготовления метчиков, сверл, фрез, плашек, печатей и даже напильников. О химическом составе метчиков, произведенных в Китае, ничего нельзя сказать, поэтому нет уверенности в высоком качестве продукции.

Рис. 4 — Различные типы клещей с храповым механизмом

3 Основное различие между песочными часами и перфоратором заключается в разных типах резьбы. Песочные часы позволяют нарезать трубчатую коническую резьбу BSPT в дюймах, в то время как большинство плашек предназначены для метрической резьбы. Из этого следует, что клупп используется только для нарезания резьбы труб и фитингов, а плашка — для нарезания резьбы любого типа металлических деталей (например, винтов), кроме трубной резьбы.

Следует отметить, что бывают исключения, и иногда в продаже имеются плашки для нарезания трубной резьбы.

4. каждая трещотка имеет возможность реверса, т.е. инструмент может быть повернут в противоположном направлении с помощью стопорного штифта в корпусе для изменения направления движения.

Трещотки для плашек также доступны на рынке, но редко входят в продаваемые наборы инструментов.

5. важным преимуществом зажимных инструментов является возможность использования различных типов сменных режущих кромок; в дорогих импортных моделях можно нарезать следующие типы резьбы:

Наружная правая и левая резьба: Трубная коническая стандартной длины R (американская дюймовая BSPT, NPT), так как нарезка самоуплотняющаяся, ее назначение — соединение трубных отрезков с арматурой и между собой.

Трубная резьба цилиндрическая неограниченной длины G (BSPP, NPSM) для сгонов.

Резьба для инсталляции:

Электроизоляционных труб M×1,5 (метрическая с шагом 1,5 мм, IEC).

Резьба стальной панцирной трубы тип Pg длиной не менее 50 мм, при использовании ниппельных зажимов неограничена.

Болтовая нарезка типов M, BSW, UNC любой длины.

Клупп трубный — виды

Несмотря на простоту конструкции, на рынке представлен широкий ассортимент простых механических и электрических моделей. Обычно они продаются в наборах, различающихся количеством головок.

Рис. 7 Механические клещи с фланцевым газовым ключом.

Тема статьи:

Инструменты для снятия фаски с металлических труб — назначение, применение, виды. Возможно, вам будет интересно узнать о специальных инструментах для обработки кромок стальных труб. Виды, области применения, возможности установки и обработки, а также распространенные модели и производители.

Ручные механические

Как уже говорилось, клипсорезы продаются наборами, для индивидуальной работы есть возможность приобрести головку нужного диаметра в единственном экземпляре. В этом случае вы вкручиваете ее в трубу с помощью газовых клещей с ребристыми губками, которые входят в четыре выступа цилиндрической головки.

В торговой сети имеются стандартные головки, которые имеют винты по окружности для крепления головки и два резьбовых гнезда, в которые вкручиваются рукоятки. Если трещотка недоступна, зажимную головку можно повернуть с помощью крепежных винтов, чтобы подогнать ее под диаметры. Конечно, таким инструментом довольно сложно делать надрезы в труднодоступных местах.

Ручные с трещоткой

Это основной тип кусачек для ногтей, продаваемых в торговой сети; трещотка позволяет поворачивать головку под небольшим углом рукоятки. Основное различие между трещотками заключается в разном количестве зубьев: чем их больше, тем меньше угол, на который можно повернуть рукоятку. Каждая трещотка имеет функцию реверса для поворота головки в противоположном направлении.

Электрические

Этот электроинструмент считается профессиональным и может использоваться для нарезания большого количества трубной резьбы. Типичный набор обычно включает в себя привод, не менее 4 головок и зажим, который навинчивается на трубу и фиксирует прибор на месте.

Головка электрического плунжера имеет лопастную форму с выступающим цилиндрическим пазом шестиугольной (восьмиугольной) или другой формы. Головка с электроприводом позволяет легко скреплять болтами короткие отрезки труб (без использования зажимного инструмента) с обратными фасками без необходимости сначала снимать фаску с наружного конца.

Рис. 8 Цанга с электроприводом в работе

Конструкция и принцип действия клуппов

Зажимы для труб часто называют плоскогубцами или «лерками». Это не совсем верно. Принцип их работы схож с принципом работы трубных ключей и плашек, которые также используются для нарезания наружной резьбы вручную или на станке. Однако они отличаются от плашек более сложной конструкцией, а также более высоким качеством. Они могут использоваться для нарезания резьбы в местах, где возвратно-поступательный инструмент не смог бы нарезать такую резьбу. Конструкция суппорта состоит из широкого круглого корпуса с 4 лезвиями. Чередующиеся лезвия выбираются в зависимости от шага резьбы. В комплект поставки обычно входит несколько корпусов разного диаметра. Их размеры соответствуют наиболее распространенным диаметрам труб. Инструменты удерживаются с помощью круглой зажимной пластины и винтов. Вращая клещи вокруг трубы, сначала вырезается грубый след. Затем более высокие лезвия формируют окончательный профиль резьбы. Корпус с лезвиями поворачивается с помощью трубной рукоятки, входящей в комплект. Использование широкого корпуса и рукоятки снижает риск опрокидывания инструмента и повреждения резьбы. Рукоятка также может быть выполнена в виде так называемой трещотки. Это позволяет поворачивать клещи возвратно-поступательным движением. Это позволяет избежать обратного движения режущих кромок по резьбе, и рукоятку больше не нужно регулярно переставлять во время вращения инструмента.

Все зажимы для труб можно разделить на стационарные и подвижные. Первая группа — это промышленные машины. Они используются на производственных предприятиях, в основном для обработки труб большого диаметра. Переносные зажимы могут управляться вручную или электрически. И те, и другие используются для мелкого ремонта дома или в строительных компаниях. Оба типа зажимов имеют свои преимущества и недостатки и более эффективны в различных условиях работы. Ручные труборезы обычно продаются в виде набора из корпуса и режущих частей в компактном пластиковом корпусе. В комплект также входит трубная рукоятка или «трещотка». Этот тип больше подходит для нерегулярного использования. Он не очень точен, но более надежен и позволяет ремонтировать или устанавливать стандартные трубы, используемые в водопроводных и отопительных системах в домах и квартирах. Существуют ручные инструменты, у которых нет рукояток. Они предназначены для поворота путем затягивания корпуса клещей обычным разводным ключом. В этом случае корпус может перекрутиться и повредить резьбу. Также выпускаются клещи с регулируемым шагом резьбы и диаметром заготовки. В электрических моделях вращение лезвий осуществляется с помощью электродвигателя. Заготовка зажимается в специальном круглом зажиме, который предотвращает соскальзывание заготовки и деформацию инструмента. Конструкция этого инструмента похожа на болторез. Единственное отличие заключается в том, что вместо режущих дисков имеются сменные головки для труб разного диаметра. С помощью электрических клещей можно резать трубы из различных металлов. Электрические машины также характеризуются низким потреблением энергии и высокой производительностью. Однако габаритные размеры электрического инструмента не всегда позволяют эффективно использовать его. Например, когда трубы расположены близко к стенам или углам зданий. По этой причине многие специалисты дополняют свой набор инструментов электрическими и ручными зажимами. Типичные размеры хомутов — 1/2, 1/4, 3/4, 1, 1 1/2 дюйма. Наиболее распространенные размеры — 1, 1/2, 1/4, 3/4 дюйма. В многоквартирных домах в России большинство труб имеют диаметр 1/2 и 3/4 дюйма, поэтому этот размер покупают для сантехнических работ. Некоторые производители предлагают модели с регулируемым расстоянием между режущими элементами.

Последовательность работы

Правила работы с трубными ключами почти такие же, как и с обычными резьбонарезными плашками. Перед нарезанием резьбы труба должна быть подготовлена. Для этого труба должна быть очищена от ржавчины и краски. Обязательно нужно снять фаску на конце трубы. Это продлевает срок службы резцов. Обработанный участок предмета смазывается Solideol, который закрепляет резьбу. Если Solideol недоступен, в качестве альтернативы можно использовать любую охлаждающую жидкость. В качестве охлаждающей жидкости используются чистящие средства, дизельное или моторное масло. Однако частое использование этих жидкостей ускоряет износ инструмента и сокращает срок его службы. Кроме того, эти смазочные материалы отрицательно влияют на качество готовой резьбы. Специалисты рекомендуют использовать только резьбовое масло, так как от него сильно зависит качество резьбы. Отрезаемая труба должна быть прочно закреплена. Необходимо избегать скручивания во время работы. Это особенно важно, когда нарезка резьбы производится на трубе, которая уже соединена с домкратной трубой сварным швом. Поворот детали повлияет на герметичность сварного соединения. Во избежание повреждения всей системы соединения дома, хомут должен быть закреплен на металлической трубе стороной инструмента наружу. Первые несколько оборотов инструмента следует делать медленно, стараясь не перекосить его. Если инструмент не удается сдвинуть с места, следует сделать один или пол-оборота в обратном направлении. Это очистит режущие кромки от металлической стружки и предотвратит перегрев инструмента. Для надежного резьбового соединения следует нарезать 4 полных оборота. Такое соединение является надежным, качественным и долговечным. Инструменты для труб с 2 или 3 витками резьбы обычно не гарантируют прочного соединения.

Клуппы с корпусом из чугуна не приспособлены к большим усилиям и могут сломаться в процессе работы;

Лучше выбирать модели от известных брендов с хорошими отзывами;

Комплектация инструмента должна быть достаточно полной для нарезания резьбы самых разных типов;

Важны размеры, вес и удобство работы с инструментом, по возможности нужно попробовать взять инструмент в руки для оценки этих качеств;

От материала и качества резцов зависит срок их службы и скорость работы.

Кроме того, выбор трубного ключа зависит от бюджета покупателя. Однако более дорогие инструменты обычно более качественные, служат дольше и могут выполнять более сложную и разнообразную работу. Только такие инструменты способны работать с твердыми сортами углерода (например, нержавеющей сталью) и обеспечивать качественное, надежное соединение. Бренды Rems, Ridgid, Rothenberger и Rex имеют отличные рекомендации. Учитывая стоимость такого профессионального оборудования, часто оказывается необходимым взять инструмент напрокат.
