Какой сифон лучше для ванны? Виды конструкций и рекомендации по выбору арматуры. Как собрать сифон для ванны.

Установка и монтаж сифона не является сложной работой и может быть выполнена самостоятельно без многолетнего практического опыта, если вы будете осторожны. Самое главное — точно следовать инструкциям по настройке и установке соответствующего устройства.

Установка сифона на ванну

Подключение сифона необходимо в случае ремонта или замены, профилактического обслуживания или простого устранения засоров. Прежде чем приступить к установке сифона, необходимо определить его конструкцию и размеры. Установка сифона, показанного на видео, не сложна, но требует внимания и элементарной аккуратности. Кроме того, вы можете легко повредить хрупкую пластиковую конструкцию, если слишком сильно затянете отогнутую гайку.

Прежде чем заменить слив в ванной, следует приобрести новую арматуру. Лучше всего взять за образец верхнюю часть старого устройства и использовать ее в качестве основы для нового сифона. Если старого сифона нет, измерьте диаметр сливного и переливного отверстий в ванной и расстояние от пола до дна ванны на месте. Также обратите внимание на материал, из которого изготовлена ванна, чтобы не выбрать неподходящий узел.

После проведения необходимых измерений вы можете выбрать подходящий сифон из представленных на рынке моделей. Самые простые и дешевые модели можно найти в любом ближайшем розничном магазине, а более сложные и дорогие модели лучше всего искать в крупных специализированных магазинах или их онлайн отделах.

Порядок сборки сифона

1. Итак, коробка, или пакет с оборудованием благополучно доставлены к месту установки, но вместо качественно собранной конструкции в упаковке находится некоторое количество каких-то деталей, прокладок и винтиков. В случае с дорогим оборудованием в коробке (а это будет именно жесткая картонная коробка с привлекательными наклейками) будет вложена инструкция, как собрать сифон для ванны, в которой с помощью удобных пиктограмм показано, как правильно выполнить все необходимые операции.

Важно! Проверьте инструкцию, чтобы убедиться, что все детали были закреплены во время сборки. Бывают случаи, когда окончательное подключение производится только после того, как часть сифона установлена на ванну или сливную трубу.

1. Разобравшись с деталями и необходимо проверить отсутствие механических повреждений, целостность прокладок и резьбовых соединений.
2. Убедившись, что все в порядке, можно собирать сифон и готовить его к установке. Прилагаемая схема сборки сифона для ванны подскажет, какие детали устанавливаются в первую очередь и про какие промежуточные уплотняющие элементы не следует забывать при сборке.

Примечания: Не следует полностью затягивать резьбовые соединения, так как может потребоваться дополнительная регулировка деталей сифона на месте.

1. Когда все необходимые операции выполнены, можно считать, что сборка сифона для ванны закончена, и можно приступать к его установке.

Дорогие модели с полуавтоматической или автоматической системой слива поставляются в полностью собранном виде, и конструкция сифона допускает незначительные изменения размеров за счет гофрированных элементов.

Установка некоторых моделей пластиковых сифонов

Перед установкой слива в ванной комнате проверьте герметичность сливных труб, их зажим и состояние резиновых уплотнительных элементов. Если уплотнители сухие или повреждены, их необходимо заменить на новые.

1. Установка сифона под ванну начинается с крепления защитной решетки и приемной трубы сифона. Перед выполнением этой операции проверяется чистота сопрягаемых поверхностей и при необходимости производится их обработка химическим или механическим способом.
2. На чистую поверхность фланца приемной трубы наносится небольшой слой сантехнического герметика и укладывается толстая прокладка для сифона из резины средней мягкости, которая имеется в комплекте. На верхнюю часть прокладки наносится тонкий слой герметика и, не дожидаясь его высыхания, производится монтаж приемной трубы на нижнюю часть ванны.

Важно! Не прилагайте чрезмерных усилий при затягивании резьбового соединения. Это может привести к необратимой деформации или повреждению впускного коллектора. Усилие затяжки должно быть достаточным, чтобы плотно прижать резиновое уплотнение и обеспечить герметичность соединения.

1. В отверстие для соединения трубы перелива и приемной части сифона вставляется предварительно собранная гофрированная труба с установленными уплотнительными шайбами и фиксирующими гайками. Особое внимание на этой стадии работ уделяется правильному положению конусных прокладок. Они должны устанавливаться строго по схеме, иначе соединение будет негерметичным. Если имеется некоторый запас времени, можно отложить подключение сифона к ванной до высыхания герметика.
2. Принимая во внимание раздел инструкции о том, как подключить сифон к ванной можно выполнить соединение оставшейся части сифона к канализационной трубе. Для этого сопрягаемые части смазываются специальной смазкой для монтажа пластиковых безнапорных водопроводов или намыливаются мыльной пеной.
3. После высыхания герметика, или с соблюдением мер предосторожности в случае дефицита времени, можно выполнить окончательный монтаж сифона для ванны с затяжкой резьбовых соединений.

Что соединяют при подключении

Люки для ванны необходимы для слива воды из ванны. Они герметизируют слив и направляют поток воды в сливную трубу.

Для соединения сливной трубы с отводом сифона используется специальный патрубок в виде тройника, который снабжен кольцевым резиновым уплотнением, герметизирующим соединение между патрубком сифона и входным патрубком тройника.

Сифоны для ванн

Сифоны, которые подсоединяются к лоткам снизу, выполняют следующие функции:

Промышленные компании изготавливают специальные сифоны для ванн, а также различные вариации сифонов для душевых кабин.

Рис. 2 Разновидности сифонов

Из-за расположения поддонов ванн близко к полу, сифоны обычно низкие, как правило, с плоским, перевернутым U-образным сифоном, хотя существует также множество полукруглых форм корпуса.

Место, где должен располагаться сифон, в каждой ванной комнате разное. Оно может быть либо прямо рядом с сифоном, либо на большом расстоянии и на разной высоте от него. Поэтому использование сифонной трубы является наилучшим вариантом, так как сифон можно подключить в любом месте. Благодаря своей эластичности она может быть согнута в любом направлении и может быть сжата и растянута на различную длину благодаря своей гофрированной структуре.

Для всех пластиковых труб принято измерять наружный диаметр, который стандартизирован и соответствует числовому диапазону 16, 20, 25, 32, 40, 50, 63 мм и т.д.

Следует отметить, что не все сифоны оснащены гофрированной трубой для подключения к канализационному входу. Некоторые разновидности имеют жесткие носики с отводом диаметром 40 мм. Для их подключения к канализации нужны дополнительные прямые отрезки труб и гнутые соединители.

Хотя соединять сифоны с помощью жестких соединителей технически сложнее, такой способ имеет явное преимущество перед гофрированными трубами. В частности, отсутствие гофрированных стенок, которые создают высокое гидравлическое сопротивление потоку воды, благоприятствует осаждению и накоплению грязи между наконечниками, увеличивая вероятность засорения

В то время как гладкая внутренняя поверхность жестких соединений незамедлительно отводит все сточные воды вместе с отложениями грязи в канализацию и предотвращает их накопление на люках.

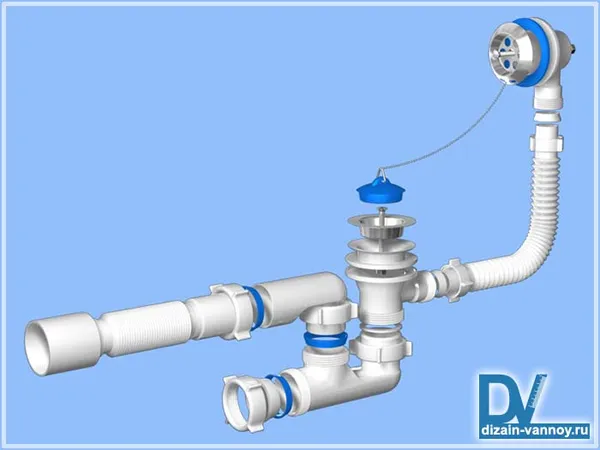

Рис. 3 Комплект люка и его подключение к ванне

Трубы канализации

Для внутренней канализации в загородных домах и квартирах используются серые поливинилхлоридные (ПВХ) или полипропиленовые (ПП) трубы. Используются два основных наружных диаметра: 110 мм и 50 мм.

Трубы 110 мм используются для вертикального подъема и для подключения туалетов к дренажной системе. Трубы 50 мм используются для внутренней разводки в помещениях, подключения сливных отверстий для раковин, ванн, душевых кабин, форсунок, посудомоечных и стиральных машин путем подъема над сифонами.

Нюансы подключения, ошибки

Стоит отметить, что с задачей подключения ванны к сливу может справиться практически любой, даже неопытный пользователь.

Однако для того, чтобы выполнить подключение ванны к сливной трубе технически грамотно, избежать распространенных ошибок и преодолеть возникшие в ходе работы трудности, не помешает обратиться за советом к опытным сантехникам.

Ниже приведены некоторые распространенные проблемы и решения, с которыми могут столкнуться пользователи:

1. В торговой сети можно обнаружить сифоны с двумя выходными патрубками, носящие название ревизионных. Обычно один из них расположен выше в вертикальном или горизонтальном положении, а второй размещается под ним. Некоторые пользователи, понятия не имея о том, что такое гидрозатвор и для чего он нужен, ошибочно подключают выходной патрубок гофротрубы или жесткого отвода к нижнему сливному отверстию, которое предназначено для ревизии (очистки) сифона от скопившейся грязи (рис 5). В результате получают плохо функционирующий или отсутствующий гидрозатвор, приводящий к появлению канализационных запахов в помещении. Также в нем невозможно провести чистку без полного снятия всего сифонного узла.
2. При подсоединении жесткого отвода от сифона под ванной к канализационной трубе некоторые пользователи подводят к тройнику линию, состоящую из многочисленных трубных отрезков. При этом практически все забывают второй вариант по аналогии с горой и Магометом, когда от тройника к сифону проще отвести канализационную 50 мм трубу серого цвета. Рис. 6 Слишком высокое положение канализационных трубопроводов при подключении
3. Распространенная ошибка многих сантехников — слишком высокое расположение точки подключения к канализационному трубопроводу относительно чаши ванны. К примеру, когда 50 мм труба отходит от раковины в ванной к стояку и к ней через тройник подключают сифон. При этом подсоединяют тройниковый элемент в разрез трубопровода в слишком высокой точке. В результате существенно замедляется слив воды из ванны, резко возрастает вероятность засоров. Чтобы произвести правильное подсоединение ванны к канализации, тройник следует отнести как можно дальше вниз по уклону канализационного трубопровода к стояку.
4. Обычно для врезки тройника 50 мм канализационную трубу снимают, вырезают в ней фрагмент и в разрез помещают фасонный элемент с отводом. Но иногда возникают ситуации, когда снять 50 мм трубу не представляется возможным. В этом случае для врезки тройника используют дополнительную деталь, носящую название муфты. Она представляет собой трубный отрезок с двухсторонними раструбами и резиновыми уплотнительными кольцами. При монтаже вырезают отрезок трубы по длине тройниковой вставки, одевают на трубопровод одной из сторон муфту заподлицо с торцом. 50 мм тройник натягивают на другую сторону трубопровода. Затем надвигают муфту по трубе на тройниковый отвод, тем самым окончательно фиксируя его в разрезе трубопровода.

Разнообразие сифонов по их функциональности

Типы сифонов по конструкции

Сифоны в ванной комнате могут различаться по своему назначению. Базовые знания о различных типах сифонов помогут вам решить, какой тип сифона выбрать для вашей ванны. С точки зрения функциональности существует три основных типа:

• классические;
• автоматические;
• сифоны системы click-clack.

Классические сифоны — те, которые знают все: чтобы наполнить ванну водой, нужно закрыть сливное отверстие пробкой; чтобы выгнать воду из ванны, достаточно удалить пробку, потянув за цепочку.

С развитием сантехнической промышленности автоматические сифоны для ванн стали вытеснять традиционные. В этом варианте к переливу крепится специальная ручка, которая управляет и сливом, и переливом, соединяя их с внешней стороны ванны. Ее можно повернуть в два положения: Поворот в одну сторону закрывает слив и открывает перелив; поворот в другую сторону открывает перелив.

В последнее время появились еще более функциональные сифоны для ванной комнаты, оснащенные системой click-lock. Здесь управление закрытием и открытием находится в сливе. Когда вы нажимаете на сливную пробку, она закрывается, а когда нажимаете еще раз — открывается. Помимо функциональности, все три типа различаются тем, сколько стоит каждый вариант сифона для ванны.

Основные рекомендации при выборе

Выбор сифона для слива и ванны

Выбирая сифон для ванны, обратите внимание на варианты монтажа. Существует вариант, при котором трубы сливной системы монтируются в ванне с помощью металлических коробов, которые крепятся к конструкции саморезами. Такой тип монтажа намного проще, но трубы не нужно снимать для чистки, а если железные детали проржавеют, то снять сифон вообще невозможно, не повредив его. Так что у этого типа установки есть свои недостатки.

Выбирая систему слива для ванной комнаты, убедитесь, что все детали присутствуют. Классический комплект слива для ванной должен включать:

• Заглушка, которая закрывает сливное отверстие. Часто она бывает резиновой, реже из пластика, некоторые могут быть с цепочкой, прикрепленной к переливу;
• Решетка для слива и перелива, которая защищает трубопровод от попадания крупных предметов. Она может быть из пластика или нержавеющей стали;
• Резиновая перемычка для предотвращения протекания между патрубком и сливом ванны;
• Патрубок для слива воды в канализацию;
• Гайка для сливного патрубка. Она может быть пластиковой, но лучше выбирать из нержавейки;
• Колено сифона. Здесь нужно учесть, чтобы оно было съемным;
• Прокладки для слива и перелива, крепежные гайки для них;
• Отводы для слива и перелива. Лучшими вариантами будут гибкие шланги, для удобства установки.

Совет: не покупайте сифоны для ванной с соединениями из твердого материала, потому что их часто трудно установить. Шланги трудно установить, их часто трудно подогнать. Обратите внимание на сливные клапаны, чтобы вы могли прочистить сифон без особых трудностей.

При покупке сифона для ванной комнаты самое главное — тщательно проверить конструкцию. Детали и компоненты не должны иметь трещин и других повреждений. Чтобы быть уверенным в своем выборе, можно собрать весь сифон в магазине и спросить у продавца подробности сборки.

Особенности установки сифона с учетом вида

Сифон — важный элемент водопроводной системы, поэтому им оснащена каждая ванна. Его установка под ванной считается достаточно сложной, поэтому важно правильно выбрать тип устройства.

Сифоны делятся на различные типы и отличаются по конструкции, внешнему виду и материалу, из которого они изготовлены. Все эти параметры напрямую влияют на правила и особенности монтажа, поэтому перед установкой сифона необходимо определиться с его особенностями.

В зависимости от конструкции, сифоны бывают:

• ручной представлен обычной пробкой. Для открытия и закрытия сливного отверстия необходимо прикладывать определенные усилия, чтобы вставить и вытащить данный элемент;
• полуавтоматический оснащается пробкой, которая регулируется заглушкой или ручкой, причем располагаются данные элементы рядом с переливом. Монтаж такого изделия считается достаточно простой работой;
• автоматический оснащается пробкой, соединенной со специальной кнопкой управления особым тросиком. Он встроен в отверстие перелива, поэтому для открытия или закрытия отверстия достаточно только нажать на кнопку. Некоторые модели вовсе обеспечивают автоматическое открытие пробки, если вода достигает отверстия перелива. Сборка сифона для ванны такого типа считается достаточно сложной.

Сифоны изготавливаются из различных материалов, и этот параметр также влияет на правила и особенности их установки. Самыми популярными являются пластиковые изделия, которые стоят недорого, но не считаются качественными. Самыми дорогими являются медные или латунные конструкции, но они имеют долгий срок службы и высокое качество.

Если установка производится в акриловый поддон, то целесообразно выбрать пластиковую конструкцию, а для металлической сантехники выбирают медный слив.

Сифоны различают в зависимости от их внешнего вида:

• гофрированные, состоящие из гибкой трубки, принимающей любую нужную форму;
• плоские, где соединяются трубы разных диаметров;
• бутылочные, оснащенные гидравлическим затвором, имеющим форму бутылки, причем именно к нему подключаются трубы канализации, а используется этот вид обычно на кухне, а не ванне.

Так, каждый вид сифона имеет свои характеристики и параметры. Поэтому, прежде чем рассматривать, как установить сифон в ванной, необходимо определиться, какая именно конструкция будет использоваться для этих целей.

Проверка качества сборки

Установка сифона для перелива — это относительно простой и быстрый процесс, который включает в себя ряд последовательных действий. После непосредственной установки важно проверить получившуюся конструкцию, чтобы убедиться в ее высоком качестве и отсутствии серьезных ошибок.

Полностью наполните ванну водой, чтобы проверить, не протекает ли сливное соединение. Удалите пробку, а затем проверьте все остальные соединения на наличие утечек.

Если в ходе проверки обнаружены протечки, полностью опорожните ванну, демонтируйте и установите на место неисправное соединение. При этом убедитесь, что гайка и уплотнение установлены правильно, так как основной причиной протечки является ослабление гайки или погнутое уплотнение.

Поэтому сифон является обязательным атрибутом каждой ванной комнаты. Он выпускается во множестве конструкций и моделей, каждая из которых устанавливается по определенному методу.

Если вы хотите установить его самостоятельно, вам следует ознакомиться со всеми деталями и тонкостями работы, чтобы не возникло протечек или других проблем с эксплуатацией. Простота процедуры делает ее легко выполнимой.
