Профессиональные, добросовестные электрики не будут устанавливать проводники без цветовой маркировки. При условии, что монтаж был выполнен в соответствии с основными правилами ПУЭ, каждому проводнику присваивается определенный цвет в соответствии с его функцией:
Простые и сложные способы определения фазы, ноля и заземления
При установке нового оборудования, с частичной заменой электропроводки или без нее, фазный, нулевой и заземляющий проводники должны быть четко обозначены. Найти фазу не составит труда: используйте отвертку со встроенным индикатором. Если на объекте используется два проводника, то это автоматически понятно — первый является «фазой», а второй — «нейтралью». Сложнее обстоит дело с системами, состоящими из трех проводников под напряжением. Здесь вы можете узнать, как отличить «ноль» от заземления.
Проблемы возникают из-за почти одинаковых электрических параметров этих двух проводников. Поэтому не пытайтесь отличить «землю» от «заземления» с помощью обычной лампочки: Она будет гореть в обоих случаях. Мультиметр измеряет примерно одинаковые значения напряжения на парах «фаза-ноль» и «фаза-земля» (около 220 В). Однако в некоторых случаях этот метод все же актуален.
Определяем фазу
Чтобы найти «фазу», нужна лишь отвертка — простой инструмент, который должен быть у каждого хозяина. Прикоснитесь штырем к каждому проводнику, положив палец на верхнюю, металлическую часть ручки отвертки. Если индикатор внутри отвертки загорится, значит, вы коснулись фазного провода. Однако помните, что питание не отключено, когда вы это делаете.
Назначение фазы и нуля
Чтобы понять, что означает выражение «фаза и ноль в электричестве», давайте воспользуемся аналогией. Электричество лучше всего сравнить с водой и проводами, проводящими электричество по трубам.
Итак, давайте представим следующее. У нас есть труба, по которой горячая вода поступает из бака в большую кастрюлю. У нас также есть вторая труба, которая отводит излишки горячей воды обратно в бак, когда кастрюля наполняется. Теперь расшифруем: первая труба — это фаза, кастрюля — полезная нагрузка, а вторая труба — нулевая точка. Фазный ток входит в нагрузку, а нейтральный выходит. Вот и все.
Теперь представьте, что произойдет, если из-за дефекта во второй трубе горячая вода из бака не будет поступать обратно в бак. В этом случае кувшин наполнился бы очень быстро, кипяток вытекал бы наружу и мог ошпарить нас.
Чтобы избежать этого, к кувшину следует подсоединить третий шланг. Эта трубка будет служить аварийным сливом для поступающей воды. Тогда, если вторая трубка, отводящая воду, не сработает, излишки воды смогут уйти через третью трубку. А третья труба погружается в землю в специально вырытую для этого яму. Это как раз и есть пример заземления.
Выше мы описали принцип работы электричества в однофазной сети и назначение фазы и нуля. В трехфазной сети происходит то же самое, только ток проходит одновременно по трем проводам и возвращается по четвертому.
Из примера ясно, что не следует путать фазу и ноль, а также соединять их. Для простоты все провода имеют цветовую маркировку, чтобы вы могли без вспомогательных средств определить, является ли провод фазным или нулевым.
Внимание! Чтобы подстраховаться, перед началом работы следует проверить кабель, а не цветовую маркировку. Неопытные электрики часто по незнанию не обращают внимания на цвет кабеля и тем самым подвергают себя опасности.
Как правило: доверяй, но проверяй!
О цветовой кодировке. В электричестве используются следующие цвета: коричневый, черный или белый — для электросети, синий или светло-голубой — для нейтрального провода и зеленый/желтый — для защитного провода.
Будьте внимательны, цвета не всегда совпадают: некоторое время назад я обнаружил три красных провода в трехфазной системе, а нейтральный провод был черным.
Домашняя электропроводка: находим ноль и фазу
Существует несколько способов определить, какой провод какой в вашем доме. Мы ограничимся самым распространенным и доступным практически каждому: с помощью обычной лампочки, отвертки и тестового прибора (мультиметра).
Цветовая маркировка фазного, нулевого и заземляющего провода на видео:

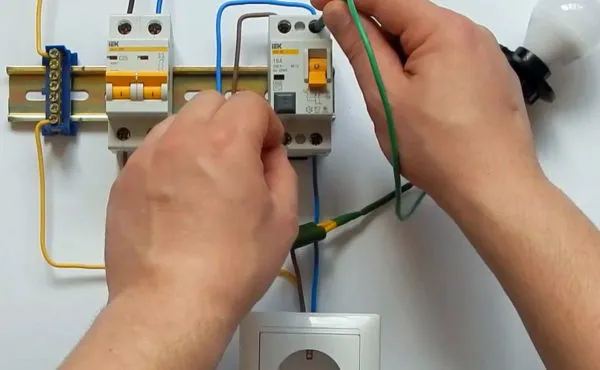

Проверка с помощью электролампы
Прежде чем приступить к этому испытанию, необходимо собрать испытательное устройство с лампой. Для этого вкрутите лампу в цоколь соответствующего диаметра и подсоедините провода к клемме, зачистив концы с помощью зачистки проводов или обычного ножа. Затем провода лампы поочередно подключаются к проверяемым проводам. Если лампа загорается, это означает, что вы нашли фазный проводник. Если вы проверяете кабель на наличие двух проводников, то уже ясно, что второй проводник является нулевым.
Проверка индикаторной отверткой
Хорошим помощником в электромонтажных работах является аккумуляторная отвертка. Этот недорогой инструмент основан на принципе емкостного тока, протекающего через корпус индикатора. Он состоит из следующих основных элементов:
- Металлический наконечник, имеющий форму плоской отвертки, который прикладывается к проводам для проверки.
- Неоновая лампочка, загорающаяся при прохождении сквозь нее тока и сигнализирующая таким образом о фазовом потенциале.
- Резистор для ограничения величины электрического тока, который защищает устройство от сгорания под воздействием мощного потока электронов.
- Контактная площадка, позволяющая при прикосновении к ней создать цепь.
Профессиональные электрики используют в своей работе более дорогие светодиодные индикаторы с двумя встроенными аккумуляторами, но простой китайский прибор доступен каждому и должен быть у каждого домовладельца.
При проверке наличия напряжения на проводе с помощью этого прибора при дневном свете, во время работы нужно смотреть внимательнее, так как свечение индикаторной лампы не очень хорошо видно.
Когда стержень отвертки касается фазного контакта, загорается индикаторная лампа. Она не должна загораться на защитном проводнике или на заземлении, иначе можно предположить, что в электрической схеме имеется неисправность.
При использовании этой контрольной лампы следите за тем, чтобы случайно не коснуться рукой провода под напряжением.
На видео показано, как определить фазу:
Проверка мультиметром
Чтобы определить фазу с помощью бытового тестера, переключите тестер в режим вольтметра и измерьте напряжение между клеммами попарно. Показания между фазой и любой другой линией должны быть 220 В, а прикладывание щупов к земле и защитному нулю должно показать отсутствие напряжения.

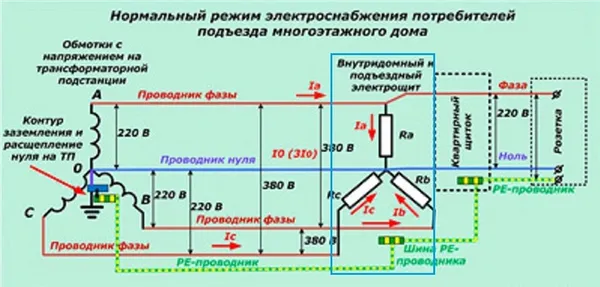

Фаза, ноль и земля в электроснабжении
Электропитание нагрузок поступает от трансформаторной подстанции и направляется в распределительный щит, откуда распределяется по нагрузкам. В многоквартирном доме это обычно входной распределительный щит, откуда питание передается на квартирный щиток. Как работает система?
Трансформатор подстанции принимает напряжение 380 В. От его обмоток, соединенных звездой, 3 фазы выводятся на распределительный щит. Общий нулевой проводник подключается к точке соединения обмоток, где он соединяется с контуром заземления и разделяется на рабочий нулевой проводник и защитный проводник (PE).
Все современные многоквартирные дома подключаются к сети с помощью этой пятипроводной системы, известной как TN-S. Старые советские здания могут быть подключены с глухим заземлением, где нейтральный проводник служит в качестве заземления. Заземление осуществлялось через трансформатор и распределительный щит, а в кабеле не было заземляющего проводника.
Стандартное предположение заключается в том, что напряжения на всех трех фазах, входящих в щит, приблизительно равны. В реальности оно может сильно отличаться в зависимости от количества нагрузок и их мощности на каждой фазе. Это создает разность потенциалов между нейтральным проводником и проводником заземления. Из-за малого сечения нейтрального проводника эта разница увеличивается еще больше, вплоть до потери контакта с нейтральным проводником.
Это приводит к аварийным ситуациям, когда напряжение падает до минимума на перегруженных линиях и повышается до 380 В на других линиях. По этой причине отделение нулевого проводника от заземляющего важно для безопасной работы электросети и безопасности людей.
Как определить фазу и ноль при проведении квартирных электромонтажных работ

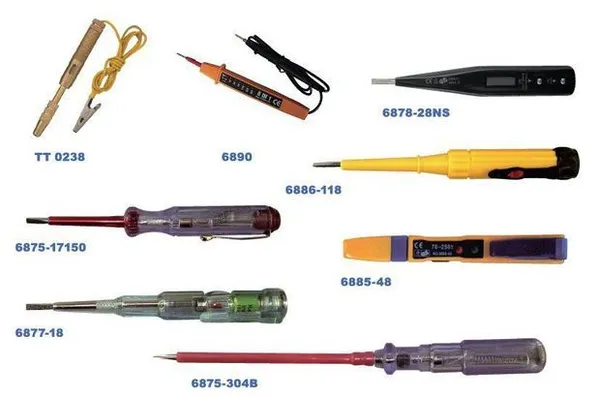

При установке розеток, выключателей и других компонентов бытовой электросети используются маркеры — специальные отвертки, обозначающие проводник под напряжением.

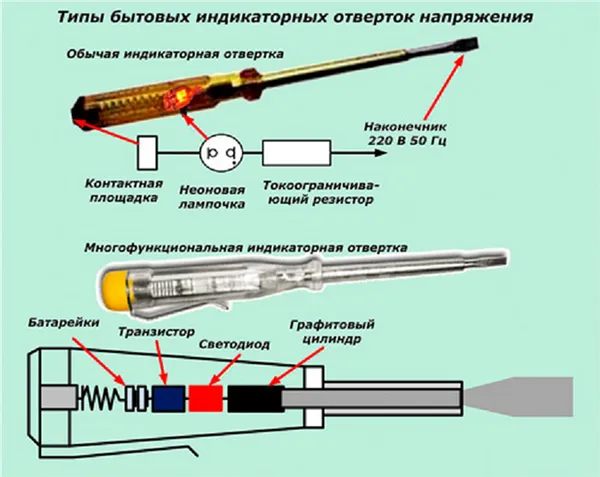

Существует 2 типа маркеров:
- Простой китайский индикатор, состоящий из наконечника, контактной площадки, ограничительного сопротивления и неоновой лампы внутри рукоятки. Принцип действия заключается в создании электрической цепи с использованием человеческого тела в качестве нуля при прикосновении к фазному проводу. Мастер прикасается наконечником к жиле, а пальцем — к площадке с торца рукоятки, замыкая цепь. Ток проходит через понижающее сопротивление, становится безопасным для человека и активирует лампу. Лампочка загорается — это указывает на фазу. Если лампочка не горит — значит, жила нулевая.
- Многофункциональный профессиональный индикатор. Его схема построена на транзисторе, запитанном от 3-вольтовых батареек. Контактная площадка в таких отвертках отсутствует, поэтому такой индикатор считается более надежным и безопасным. При прикосновении к фазной жиле светодиод начинает светиться.
Важно не касаться руками кончика или оголенной ножки отвертки во избежание поражения электрическим током.
Когда заземляющий проводник подключен, фазу и ноль можно определить с помощью вольтметра (мультиметра) — многофункционального измерительного прибора. Если контакты вольтметра поочередно поместить на фазу, нейтраль и землю, прибор покажет:
- между фазой и нулем — 220 В;
- между нулем и землей — 0 В;
- между землей и фазой — 220 В.
Для розеток, установленных в старых домах, этот метод довольно сомнителен, так как заземляющий проводник не подключен к таким цепям. Прибор также показывает 0 В, если есть фаза.
Видео описание
Фазу путают с нулем, что опасно.
Чтобы определить, где фаза, а где ноль в двухфазной цепи, поочередно подключайте провод лампы к определяемому проводу. Это делается таким образом с каждым проводником по очереди. В двухпроводной сети, если лампа загорается при соприкосновении концов, это означает, что один проводник является фазным, а другой — нулевым. Если лампа не загорается, более вероятно, что фазный или нейтральный проводник не обнаружен.
Такую возможность не следует исключать. Необходимо таким же образом установить исправную электрическую систему и определить правильность подключения.
Существует еще один метод определения фазного провода. Для этого провод, подведенный к лампе (контрольной лампе), подключается к конструкции в виде точно определенной нулевой точки. Это может быть клемма на электрической панели. Когда другой конец провода касается фазы, лампа загорается, значит, другой проводник является нейтральным.
В трехпроводной электрической системе можно использовать контрольную лампу, чтобы определить, какой из трех проводников является нейтральным, заземленным и фазным.
Для этого конец провода, подключенного к контрольной лампе, подсоедините к лампе, по одному проводу за раз. При этом мы должны работать по принципу последовательной блокировки. Сначала найдите точки, в которых лампа загорается, то есть один из тестируемых проводов является фазным, другой оказывается нейтральным проводником.
Затем переверните одну из клемм тестовой лампы. Здесь возможны 3 варианта исправления:
Если проверяемая сеть оборудована автоматическим выключателем остаточного тока или автоматическим выключателем, то эти устройства активируются. Это положение означает только одно: свободный провод является проводником рабочей фазы, а провода, подключенные к лампе, являются нейтральным и заземляющим проводниками.
- После изменения положения контрольная лампа вспыхнула.
Это означает, что свободный провод является нейтральным проводником рабочей фазы, а проверенные провода — фазным и заземляющим.
- Защита в цепи отсутствует.
Защита в цепи отсутствует.
Контрольная лампа горит в 2 положениях. Чтобы определить назначение каждого из 3 проводов, отсоедините провод на входе, подключенный к цепи заземления щита управления. Затем, используя тот же измерительный прибор и лампу, проверьте все провода, также по одному. Если лампа не загорается, значит, проводник заземления найден.
Для проверки 3 проводников, выходящих из стены, вам понадобятся инструменты электрика: стрелочная отвертка и мультиметр. Последовательность этапов работы:
- Определите фазу на месте любым доступным способом.
- Найдите фазный провод в электрощите или автомате, установленным на линию электроплиты плиты или всей кухни.
- Отключите защиту, отключив автоматический выключатель.
Как определяется фаза
Когда вы вставляете вилку в розетку, не имеет значения, где расположены фаза и нейтраль, но это имеет значение, когда вы подключаете устройство. Например, кнопка звонка подключается к нейтрали, а выключатель света — к фазе. Существует очень простой прибор для определения электрической фазы — индикатор, похожий на отвертку. Но есть и другие, например, PIN-50 или варианты индикаторов с ЖК-дисплеем, которые показывают напряжение, а также показания. Существуют также измерители, которые определяют наличие напряжения через изоляцию. Если при прикосновении щупа к контакту загорается лампочка, то это фаза, в противном случае — ноль или земля. Цель определения фазы — убедиться в отсутствии напряжения до начала работ на линии.

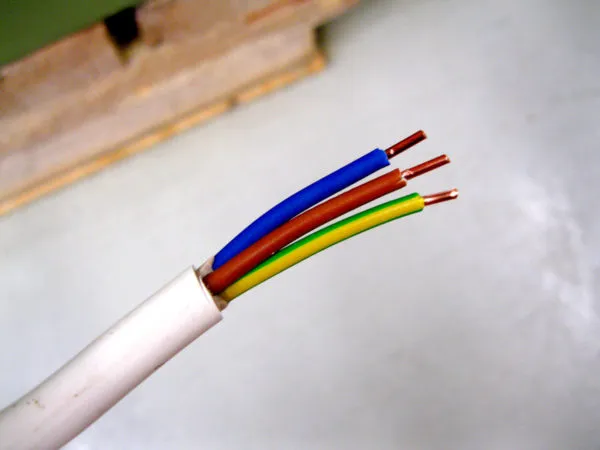

Маркировка проводов
В 1-фазной бытовой электросети проводка выполняется трехжильными кабелями, каждая жила которых имеет изоляцию определенного цвета. Цвета электрических проводов указывают, где расположены земля, фаза и нейтраль.
- Ноль – синий или голубой.
- Земля – желто-зеленый.
- Фаза – белый, черный или коричневый.
В старых домах, где проводка была выполнена проводом АПВ, цветовая маркировка не использовалась. Знание цвета, которым обозначены фаза и нейтраль на силовом кабеле, важно для упрощения ремонтных и монтажных работ, хотя монтажники не должны быть на 100% уверены в том, что могут допустить ошибку.
