Одним из способов решения проблемы недостаточного давления является установка накопительного бака. Инструкция первая Инструкция первая Установка бака для воды — это способ монтажа резервуара для воды.

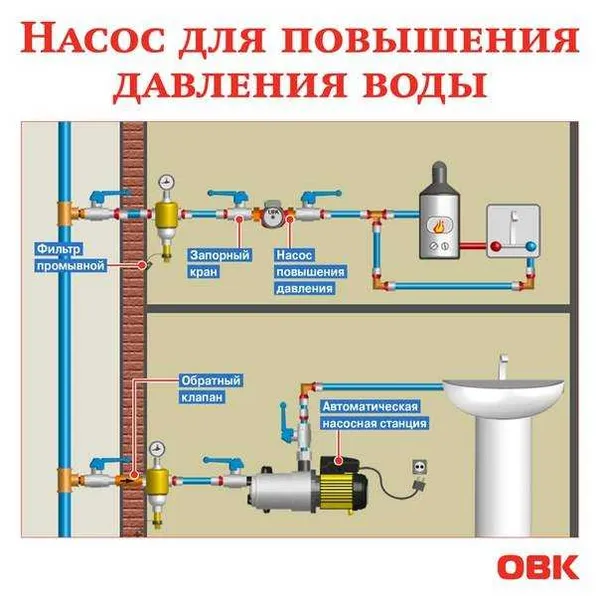

Насосы для повышения давления воды: виды, как выбрать, технология монтажа + схемы подключения
Независимо от того, откуда подается вода — из ближайшего водоема, специально построенного колодца или родника — автоматическую подачу воды на участок можно обеспечить с помощью обычного насоса.
Однако для нормальной работы бытовой техники давление воды в системе должно быть не менее 2,5 атмосфер и не превышать одновременно 6 атмосфер. А этого параметра можно добиться только в системе, поддерживающей постоянное давление. Для этого используются различные варианты водяных насосов высокого давления.
Когда нужен насос высокого давления?
Устройство для повышения и поддержания давления воды в автономной системе используется в тех случаях, когда давление настолько низкое, что воду невозможно использовать для бытовых приборов.
Установка насоса для стабилизации параметров давления в неглубоком контуре допустима, но не всегда рекомендуется, если жители испытывают реальный дефицит воды.
Назначение водяного насоса этого типа заключается в повышении давления в индивидуальной системе, когда мощности подъемного насоса недостаточно для достижения необходимого напора.
Он подходит для использования, когда давление в системе не превышает 1-1,5 атмосферы. Компактное устройство может быть установлено как в общем воздуховоде, так и на выходе отдельного бытового прибора. Например, его можно подключить к трубе, подающей воду в бойлер или стиральную машину.
В первом случае следует приобрести мощный и хорошо обслуживаемый агрегат, во втором случае можно установить небольшой автоматический насос малой мощности.
Управление агрегатом может осуществляться с помощью системы управления:
- Ручного управления – предполагает непрерывную работу прибора вне зависимости, осуществляется ли в данный момент подача воды, но при условии, что отключение устройства осуществляется принудительно вручную. Применяют при обустройстве «теплых полов», где поддержание давления в контурах отопления на нужном уровне требуется постоянно.
- Автоматического режима – включение прибора осуществляет система автоматики, например, при открывании крана. Работу регулирует специальный датчик потока: в момент перекрывания крана функционирование насоса прекращается.
Основная функция системы управления — включение агрегата при падении давления и выключение при достижении заданного значения. Основная функция системы управления — включать и выключать агрегат, когда давление достигает заданного значения, поскольку пониженное и повышенное давление может повредить трубные соединения и негативно повлиять на работу агрегата.
Альтернативные меры повышения давления
Однако установка насоса для повышения давления совершенно бесполезна, если источник имеет низкий расход. Это также не поможет, если система периодически отключается. Лучшим решением в такой ситуации является использование саморегенерирующейся насосной станции.
В основе насосной станции лежат насосы одного класса, с инжекторами или без них. Кроме того, она дополнена напорным баком для хранения воды. Он похож на обычный бак, с той разницей, что внутри него находится резиновая мембрана, наполненная воздухом. Все устройства и принадлежности управляются реле давления воды.
Насос наполняет накопительный бак водой во время интервала подачи воды, а затем потребляет воду из него.
Как устроена насосная станция
Насосные станции обычно оснащены насосной группой:
- Насосный агрегат.
- Напорный бак с мембраной.
- Реле давления.
- Манометр, для измерения давления.
- Кабель.
- Клеммы, посредством которых выполняется заземление.
- Разъем для подключения устройства.
- Иногда сюда входит накопительная емкость или гидроакумулятор.
Накопительный бак на станции имеет ряд недостатков:
- Низкий напор воды.
- Сложности при монтаже.
- Большие габариты.
- Установка бака требует выше, чем уровень помещения.
- При отказе датчика, если бак заполнен водой, это может стать причиной затопления помещения.
Станции с накопительным баком, оснащенным реле давления, имеют меньше недостатков. Специальное реле контролирует верхний предел давления воздуха. Насос выключается при достижении заданного давления и снова включается при срабатывании реле нижнего давления.
Автоматические насосные установки реагируют на открытие водопроводного крана. Насос работает при включении крана, а при выключении крана агрегат автоматически выключается.
Как выбрать насосную станцию
Если в вашем доме нет центрального водоснабжения, то можно обойтись без насосной станции.
При выборе оборудования учитывайте следующее:
Вместимость. Объем жидкости должен быть достаточным для нужд всех жителей дома.
- центробежные самовсасывающие насосы;
- вихревые самовсасывающие насосы.
Объем воды должен быть достаточным для нужд всех обитателей дома:
- моноблочными, когда насосная станция имеет гидравлическую часть насоса расположенную на одном валу с электромотором;
- консольными.
Существуют насосные станции:
- первого подъема, который выполняется из колодца или скважины;
- второго, создает в системе величину напора, которая находится выше уровня поверхности земли: второй, третий этажи;
- реже третьего, используется для подъема воды еще выше. В этом случае несколько насосов работает в одной цепочке.
Насосные станции, в которых используется насос с автоматической заливкой, считаются самыми популярными. Для удовлетворения потребностей домов, в которых проживают до четырех человек, обычно достаточно насосных станций малого или среднего размера, с объемом до 20 литров, производительностью до 4 м3 в час и высотой от 40 до 55 метров. При покупке установок особое внимание следует уделить материалу, из которого изготовлены компоненты установки, и качеству монтажа.
Одним из самых важных критериев для большинства людей при выборе насосной станции является цена, и многие не задумываются о том, что скряга часто платит дважды.
- Есть и такие дачники, которые предпочитают собрать нечто из разряда сборной солянки из подручных материалов. В итоге элементы, образующие такую самодельную систему, настолько не предсказуемы, что скорее всего быстро приводят ее в негодность.
- Другой вариант для экономичных – приобретение наиболее дешевого китайского насоса. Такие аппараты имеют корпус, изготовленный из тонкого пластика низкого качества, а также сомнительные комплектующие. Эти насосы наиболее дешевые и легкие, но более достоинств у них выделить нельзя, а вот минусов достаточно. Они обладают высокой шумностью и малым сроком службы.
Как это работает
Проблема низкого давления воды решается двумя типами оборудования: циркуляционными насосами и автоматическими всасывающими насосами. Первые проще и легче устанавливаются в системе. Обычный циркуляционный насос состоит из ротора, прикрепленного к нему рабочего колеса и двигателя, который заставляет все это двигаться. Если в системе есть вода, но давление низкое, обычно достаточно одного или двух насосов.
Проблема повышения давления в системе водоснабжения может быть решена двумя способами: установкой циркуляционного или самовсасывающего центробежного насоса.
Однако если на верхних этажах нет водопровода, необходимо установить насосную станцию большой мощности с гидравлическим резервуаром. Такое устройство просто устанавливается как часть системы водоснабжения в подходящем месте. Крыльчатка вращается и придает дополнительный импульс потоку воды.
Благодаря этому трубы быстрее заполняются водой, создавая в них необходимое давление. Это компактные устройства с низким энергопотреблением, предназначенные для решения локальных задач. Всасывающие насосы отличаются большей производительностью и более сложной конструкцией.
Помимо всасывающего насоса, который может перекачивать воду на значительную высоту, система оснащается аккумулятором давления со специальной мембраной. Работа этой технологии автоматизирована, используется реле давления. Вода сначала закачивается в накопительный бак, а затем поступает в водопроводную сеть, обеспечивая необходимые характеристики внутри системы.
Таким образом, если центробежный насос можно использовать для устранения проблемы на определенном участке, то всасывающая система управляет всей системой водоснабжения дома или квартиры. Самовсасывающие подъемные насосы способны поднимать жидкости на высоту до 12 метров и имеют начальную мощность 2 кВт/ч.

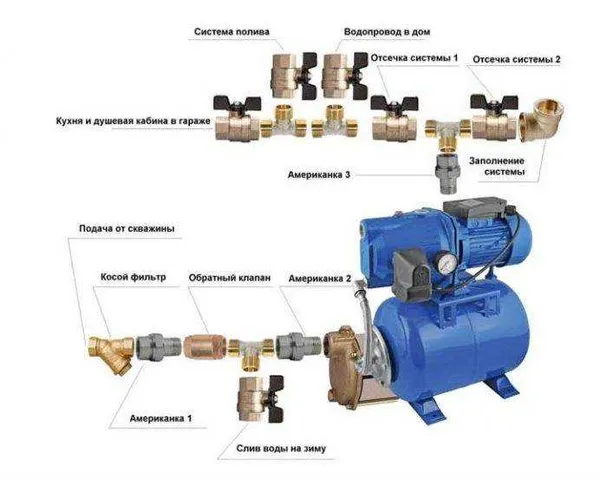

Эта схема дает представление о подключении насосной станции к напорному накопительному баку. Это дорогая система, но она обеспечивает постоянное давление в системе трубопроводов.
Повысительный насос работает следующим образом. Когда расход воды достигает 1,5 м³, вращающийся поршень датчика движения меняет свое положение. Это автоматически активирует насос. Когда поток воды прекращается, насос отключается. Этот тип техники используется как в частных домах, так и в многоквартирных.
Это особенно важно для многоэтажных жилых зданий, где по разным причинам невозможно обеспечить подачу воды на верхние этажи без специального насоса. Установка одного насоса или даже специальной подъемной установки может стать настоящим спасением для жителей верхних этажей.
Иногда необходимо использовать не один, а два или более повысительных насосов. Иногда это происходит в домах, где водопроводная система изначально была спроектирована неправильно. В этом случае необходимо рассчитать стоимость замены трубопровода, если это необходимо, и стоимость установки дополнительного оборудования.
Мощность насоса и потребности системы
Производительность устройства должна соответствовать требованиям системы. Слишком низкий напор — это плохо, но слишком высокий напор не нужен. Если выбрать слишком мощный для трубопровода насос, напор в системе будет выше, а все компоненты будут подвергаться ненужной дополнительной нагрузке. Это приводит к быстрому износу и частым поломкам.
Давление воды в системе должно быть не менее двух атмосфер. Этого достаточно для приятного купания, а также для запуска стиральной машины. Однако некоторые модели имеют более высокие требования к условиям эксплуатации. Например, если в квартире есть душ, ванна, джакузи или подобные приспособления, давление должно быть выше.
В таком случае лучше увеличить давление в системе водоснабжения до 5-6 атмосфер. Некоторые приборы требуют еще более высокого давления. Поэтому первым шагом перед установкой повышающего насоса должно стать изучение документации на бытовую технику. Если оборудование будет приобретаться в будущем, следует также учесть его технические характеристики.
Для создания постоянного высокого давления в системе используются специальные насосные станции, которые включают в себя насос и гидробак. Их работа контролируется с помощью реле давления.
Точный расчет может выполнить специалист, но обычно достаточно приблизительного расчета. Чтобы определить, насколько велико давление в системе, можно использовать обычную литровую емкость. Откройте ее и измерьте, сколько литров воды выходит из крана за одну минуту.
Затем необходимо учесть текущую потребность. Если при включенном кране на кухне трудно принять душ из-за слишком низкого давления, достаточно простого насоса, чтобы увеличить давление на несколько атмосфер. Однако если в доме есть автоматическая стиральная машина, душ или другая техника, необходимо изучить техническую документацию.
Каждый из этих приборов требует определенного давления воды. Недостаточное давление может привести к тому, что дорогостоящие приборы перестанут работать. Бытовая техника, особенно иностранная, не рассчитана на такие условия. Неисправность, вызванная недостаточным давлением, может считаться негарантийным случаем.
Можно использовать максимальное давление в водопроводной сети, указанное в технических паспортах приборов. При наличии большого количества таких приборов стоит обратиться за советом к инженеру. При выборе подходящего водяного насоса для повышения давления следует также учитывать потребности машин, которые вы собираетесь приобрести в будущем.
Правила подбора мощности агрегата
Мощность агрегата должна быть пропорциональна требованиям системы. Слишком низкий напор — это плохо, но слишком высокое давление не нужно.
Если выбрать слишком мощный для трубопровода насос, давление в системе возрастет, и все компоненты будут подвергаться ненужной дополнительной нагрузке. Это приводит к быстрому износу и частым поломкам.
В системе должно быть постоянное давление воды не менее двух атмосфер. Этого достаточно для обеспечения приятного купания и запуска автоматической системы мойки.
Однако некоторые модели имеют более высокие требования к условиям эксплуатации. Например, если в доме есть душ, ванна, гидромассажная ванна или другие подобные устройства, давление должно быть выше.
В этом случае лучше увеличить давление в системе водоснабжения до 5-6 атмосфер. Некоторые приборы требуют еще более высокого давления.
Поэтому первым шагом перед установкой повышающего насоса должно стать изучение документации на приборы. Если оборудование будет приобретаться в будущем, следует также учесть его технические характеристики.
Для создания постоянного высокого давления в системе используются специальные насосные станции, которые включают в себя насос и гидробак. Их работа контролируется с помощью реле давления.
Точный расчет может выполнить специалист, но обычно достаточно приблизительного расчета. Чтобы определить, насколько велико давление в системе, можно использовать обычную литровую емкость. Откройте ее и измерьте, сколько литров воды выходит из крана за одну минуту.
Затем следует разобраться с расходом. Если вас раздражает то, что при включении крана на кухне трудно принять душ из-за слишком низкого напора, вы можете использовать обычный насос, чтобы увеличить давление на несколько атмосфер.
Но если у вас в доме есть автоматическая стиральная машина, душ или другая бытовая техника, следует изучить техническую документацию.
Каждый из этих приборов требует определенного давления воды. Недостаточное давление может привести к тому, что дорогостоящие приборы перестанут работать.
Бытовая техника, особенно иностранная, не рассчитана на такие условия. Неисправность, вызванная недостаточным давлением, может считаться негарантийным случаем.
Можно использовать максимальное давление в водопроводной сети, указанное в паспортах приборов. При наличии большого количества таких агрегатов стоит обратиться за консультацией к инженеру.
При выборе подходящего водяного насоса для повышения давления следует также учитывать потребности агрегата, который будет приобретен позже.
Отсутствие давления в трубах может привести к преждевременному износу и повреждению дорогостоящих систем водяного отопления и водопровода.
Принципы установки самовсасывающих моделей
Установка насоса этого типа не представляет особой сложности. Для установки других типов насосов требуются те же навыки и инструменты.
Установка повысительного насоса может быть схематизирована в виде следующих шагов:
- Выбор места для гидроаккумулятора и насоса.
- Установка гидроаккумулятора.
- Монтаж труб для подключения оборудования к водопроводу.
- Подвешивание насоса к стене.
- Обвязка насоса и гидроаккумулятора.
- Проверка работы оборудования в автоматическом режиме.
По сути, насос и регулятор давления с реле давления — это вариант насосной станции. Чтобы выполнить монтаж системы такого устройства, сначала необходимо найти место для установки бака.
Некоторые умельцы заменяют напорный бак с мембраной на большой обычный бак, например, на 200-литровый пластиковый.
Вместо реле давления бак оснащают поплавковым выключателем, чтобы он автоматически наполнялся при необходимости. Такой бак следует устанавливать как можно выше: на чердаке или на последнем этаже. Важно учитывать не только размер, но и конфигурацию бака.
Плоский и узкий резервуар занимает меньше места, чем традиционная цилиндрическая модель. Однако особых требований к конфигурации резервуара не существует. При выборе места для резервуара необходимо обеспечить доступ к резервуару/гидроаккумулятору или возможность его легкого демонтажа. Это необходимо для технического обслуживания, ремонта или замены устройства.
На фотографии показано расположение обратных клапанов при установке пластикового бака, а также то, как входной и выходной патрубки подключаются к водопроводу.
Гидравлические аккумуляторы поставляются готовыми к установке, но бак необходимо подготовить. Впускные и выпускные отверстия обрабатываются в баке. Вы также можете установить отдельный запорный клапан для слива воды в аварийной ситуации. Впускной и выпускной патрубки подключаются к одной и той же водопроводной трубе.
В современных условиях для монтажа системы водопровода целесообразнее использовать простые в обращении и надежные пластиковые трубы.
Чтобы предотвратить засасывание воздуха в бак насосом и попадание воды в бак при выключении устройства, на обоих соединениях следует установить обратные клапаны. Затем установите трубопровод, соединяющий бак с системой водоснабжения.
Циркуляционные насосы занимают очень мало места и не мешают работе бытовых приборов.
После установки бака или накопительной емкости и прокладки необходимых водопроводных труб можно приступать к монтажу всасывающего насоса. Обычно это устройство поставляется в разобранном виде. Сначала его собирают, а затем устанавливают.
Если насос будет устанавливаться на стене, то сначала необходимо сделать разметку для крепежа. Затем насос монтируется и подключается к водопроводным трубам. В целом, это не очень сложно. Важным моментом является направление движения жидкости в насосе. Оно указывается на корпусе специальными метками.
Обзор лучших моделей
Отзывы владельцев и статистика продаж наглядно показывают, что наибольшим спросом пользуются следующие модели повысительных насосов:
«мокрые» бустерные установки:
GrundfosUPA 15-90 (N).
Основными эксплуатационными особенностями являются: — Основными эксплуатационными характеристиками являются: — Основными эксплуатационными характеристиками являются: — Наиболее важными эксплуатационными характеристиками являются: — Важнейшими эксплуатационными характеристиками являются:
Назначение
Имя: Наименование: Н.П. Н.П.
Видео описание
Обзор одного из самовсасывающих насосов на видео:
Циркуляционные насосы
Циркуляционные насосы, повышающие давление воды, являются наиболее распространенным приспособлением для повышения гидравлического напора. Эти устройства имеют небольшие размеры. Они подключаются к определенной части системы водоснабжения и повышают давление горячей или холодной воды в системе за счет работы двигателя с крыльчаткой. Самый простой циркуляционный насос способен увеличить давление как минимум на две-три атмосферы.
Энергосберегающий циркуляционный насос с регулируемой скоростью LPA 32-80
«Мокрые» и «сухие» насосные устройства
Чтобы предотвратить повреждение агрегата из-за перегрева, насосы оснащены специальным механизмом охлаждения. В зависимости от насоса, повысительный насос может быть оснащен «мокрым» или «сухим» ротором. «Мокрые» насосы охлаждают свои компоненты путем пропускания холодной воды непосредственно через насос. Благодаря своей сложной конструкции эти устройства могут работать практически бесшумно.
«Сухие» насосы, используемые для повышения давления воды в частном доме или квартире, охлаждаются не водой в системе, а воздухом. Этому способствуют лопасти, закрепленные на валу водонасосной установки. Преимуществом таких насосов является их высокая эффективность, недостатком — то, что они производят много шума.
Различия в работе и конструкции устройств
Чтобы правильно выбрать насос, важно знать функции каждого типа насосов.
Особенностями всасывающего насоса (используемого в основном в частных домах) являются возможность повышения давления за счет эффекта вакуума, создаваемого вращением рабочего колеса насоса, и расчет величины всасывания от расстояния до точки водозабора по простой формуле. Формула выглядит следующим образом:
H = L / 8 + h ,
где L — расстояние до водозабора,
H — максимальное значение, необходимое для подъема воды в используемой системе водоснабжения,
h — разница в высоте между уровнем воды и точкой установки насоса.
За работу объемного вихревого насоса отвечает встроенный электродвигатель. Главной особенностью насосов этого типа является минимальное расстояние между лопастями рабочего колеса и стенками корпуса насоса. По этой причине для длительной работы такого устройства предъявляются самые высокие требования к чистоте воды: если жидкость, поступающая в устройство, не будет чистой, оно быстро выйдет из строя.
При выборе водяного насоса следует руководствоваться основными соображениями, такими как:
- мощность;
- напор (производительность);
- минимальная подача;
- давление (предельное);
- удобство управления и комфорт при использовании;
- допустимые температурные рабочие режимы;
- наличие защиты;
- способ монтажа.
Чтобы выбрать насос с учетом его производительности, рекомендуется оценить количество точек водоотведения в доме. К ним относятся раковины в кухнях и столовых, умывальники, душевые кабины, ванны, туалеты, писсуары и биде. Для того чтобы оценить мощность насоса, необходимо также непосредственно проанализировать напорные характеристики вышеупомянутых кранов и водовыпусков.
Эти значения указаны на упаковке сантехнических изделий. Следует отметить, что на упаковке бытовых или китайских кранов эти значения часто указываются слишком высокими. Если речь идет о небольшой квартире или доме с небольшим расходом воды и минимальным количеством кранов, то в целях экономии можно рассмотреть насос с небольшой производительностью.
Минимальный или максимальный расход показывает количество воды, которое конкретный насос может подать в единицу времени в нормальном режиме работы при повышенном давлении. Это просто: рассчитайте количество точек потока и умножьте на 2,4 кубических метра в час (примерный объем воды, перекачиваемой обычным водопроводом и бытовыми приборами). Затем выберите водяной насос, который может перекачивать не менее рассчитанного объема.
Показателем «удобства и простоты использования» является наличие нескольких режимов работы и низкий уровень шума. Чтобы насосная станция была полностью удобной для пользователя, она должна иметь ручной и автоматический режимы работы. Автоматический режим включается по сигналу от реле протока.
