Что такое удлинитель потока для радиатора отопления. Удлинитель потока для биметаллической батареи

Расширитель потока — это простейшее устройство, с помощью которого можно значительно увеличить теплоотдачу биметаллических радиаторов и повысить эффективность системы отопления.

Удлинитель потока для биметаллической батареи – как сделать и установить?

Если радиатор нагревается неравномерно вместе с теплоносителем, то решить такую проблему можно без помощи профессионалов. В этой статье рассказывается о том, как вернуть радиатор к нормальной работе.

Удлинитель протока для биметаллической батареи решает проблему неравномерного нагрева. Такое устройство трудно приобрести в торговле, поэтому в большинстве случаев его приходится изготавливать своими руками.

Что делать, если радиатор не прогревается полностью?

Многие домовладельцы сталкиваются с неприятной проблемой, когда совершенно новый биметаллический радиатор, который был установлен и подключен по всем правилам искусства, не хочет нагреваться равномерно. В таких случаях первые 3-4 секции радиатора нагреваются как положено, но все остальные секции остаются холодными. В этом случае, прежде всего, необходимо убедиться, что в радиатор случайно не попал воздух (при установке). Любой сантехник сможет легко это определить. Если воздуха нет, у вас есть два варианта:

Произвести переподключение радиатора, используя диагональную схему подачи теплоносителя.
Купить либо сделать самостоятельно специальный удлинитель потока.

Первый вариант требует довольно больших финансовых затрат. Кроме того, не каждый домовладелец захочет заново подключать батарею, ведь такое действие гарантированно испортит весь дизайн интерьера комнаты. Если вы недавно провели ремонт, то повторное подключение радиатора для вас абсолютно неприемлемо. Поэтому вам следует поискать другое решение. Этим решением является удлинитель потока радиатора. И вот как оно работает.

Где используются удлинители

Эти устройства подходят для использования на радиаторах, которые подключены с одной стороны. Обычно удлинитель потока присоединяют к обратному патрубку, чтобы охлаждающая жидкость двигалась по диагонали.

Устройство используется на длинных радиаторах с более чем 10 элементами. Чем дальше секция находится от трубы, по которой поступает вода, тем выше риск плохого нагрева. В этот момент полезен расширитель потока. Обычно он используется с биметаллическими радиаторами, реже — с чугунными.

Как самому сделать удлинитель

Многие производители предлагают готовые проточные удлинители для батарей. Их можно найти и купить. Однако, как правило, его можно изготовить и самостоятельно. Это возможно, если у вас есть нужные инструменты и подходящий тип соединителя радиатора.

Самый важный аксессуар, который вам понадобится, — это шланг. Обычно используются медные изделия. Какой длины он должен быть? Если радиатор подключен сбоку, то вода циркулирует следующим образом: В приборной части скорость ниже, поэтому расход в единицу времени и объем теплоносителя меньше.

Этот поток теплоносителя имеет еще один эффект. Со временем в зоне низкой скорости накапливаются отложения. Отсюда следует вывод: если длина трубы на 6-8 см меньше длины радиатора, то действие отложений смещается в противоположную сторону. Это приводит к засорам в зоне соединения подающей трубы. Длина трубы должна составлять 50% от длины радиатора.

Теперь рассмотрим, как установить расширитель потока:

С одной боковой части батареи отопления находится верхняя футорка. Открутите ее вместе с установленным там элементом разъемного крепления. Далее очень желательно заменить силиконовую прокладку. Если есть возможность полностью снять отопительный прибор, поступите таким образом.

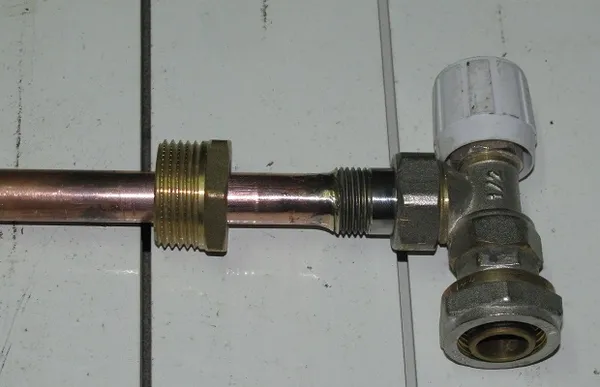

Теперь пора собрать удлинитель. Возьмите медную трубку и изнутри очистите ее от налета и грязи. Теперь необходимо спаять это изделие с втулкой. Небольшой кистью нужно нанести на трубку и втулку флюс для пайки. Много вещества использовать не стоит, иначе лишнее затечет в трубу и застынет там. В дальнейшем из-за капель флюса будут появляться шумы во время движения теплоносителя по радиатору.
Самодельный удлинитель потока пока вставьте в трубу, а выдавленный флюс удалите салфеткой либо ветошью.
Концы трубы прогревайте газовой горелкой до той поры, пока припой не станет серебристым. Это укажет на готовность флюса.
Теперь приложите припой к стыку труб. В это время флюс начнет плавиться и заполнять микроскопические пустоты.
Завершить пайку необходимо в тот момент, когда из флюса начнут образовываться капли. После такого явления подержите концы труб прижатыми еще примерно 1-2 минуты.

На этом работа закончена. Теперь вставьте импровизированный расширитель в радиатор и закрепите снятые детали.

В сторону. Тема расширения медных труб относится к биметаллическим приборам. Это не работает с алюминиевыми приборами, так как два металла вступают в реакцию и разлагаются. Помните об этом, чтобы случайно не повредить батарею.

Сделать удлинитель потока можно сделать своими руками.

Что делать:

После того как у вас есть все необходимые инструменты, вы можете установить расширитель потока. Внимание. Не забудьте выключить краны, слить воду и снять радиатор со стены.

Затем нужно открутить верхнюю ручку с частью съемного основания, чтобы не повредить краску.

Теоретически удлинитель можно установить, не разбирая конструкцию. Однако это было бы крайне непрактично. Поэтому сэкономьте время и силы и демонтируйте настенный радиатор перед установкой удлинителя потока. После демонтажа радиатора проверьте состояние силиконового уплотнения; если оно сильно изношено, без колебаний замените его новым.

Системный подход к установке удлинителя потока самостоятельно

Необходимо отрезать подходящий кусок медной трубы с помощью трубореза. Край куска должен быть прямым. Затем с помощью жесткой щетки удалите все оставшиеся зазубрины с края отрезанного куска.

Вам нужно сварить раструб и трубу вместе. Затем вам понадобится сварочная смазка и мягкий клей. Часто эти два элемента соединяются с помощью пламенной горелки. Поэтому обычно приобретают не слишком большую газовую горелку.

Затем на стык наносится клеевой материал. Если вы не нагреете его должным образом, клей расплавится и затечет в шов.

Пайку следует прекратить, когда клей начнет собираться в капли. Затем держите концы трубок прижатыми друг к другу еще несколько минут. Этого времени должно быть достаточно для полного застывания соединения. После этих действий работу можно считать законченной.

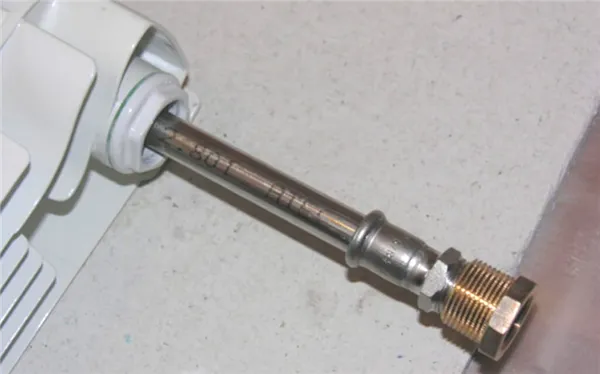

Полученный удлинитель необходимо вставить непосредственно в сам радиатор, а затем установить батарею на место. После установки не забудьте вкрутить разъем.

Внимание. Длина удлинительного кабеля может быть разной. Как правило, длина подбирается таким образом, чтобы конец находился в середине последней секции на радиаторе.

После выполнения этих простых действий удлинитель подачи будет служить вам долго и сохранять тепло в вашем доме.

Помните, что присоединять расширитель потока можно только к биметаллическому радиатору. Ни в коем случае не пытайтесь повторить опыт с чугунным радиатором, так как металлы окисляются и разлагают друг друга.

Удлинитель потока для биметаллической батареи – как сделать и установить?

Что делать, если радиатор не прогревается полностью?

Многие домовладельцы сталкиваются с неприятной проблемой, когда совершенно новый биметаллический радиатор, который был установлен и подключен в соответствии с инструкциями, не хочет нагреваться равномерно. В таких случаях первые 3-4 секции в радиаторе нагреваются как положено, но все остальные секции остаются холодными. В этом случае, прежде всего, необходимо убедиться, что в радиатор случайно не попал воздух (при установке). Любой сантехник сможет легко это определить. Если воздуха нет, у вас есть два варианта. 2. купить специальный расширитель потока или сделать его самостоятельно. Первый вариант требует довольно больших финансовых затрат. Кроме того, не каждый домовладелец захочет заново подключать нагреватель, так как такое действие гарантированно испортит весь дизайн интерьера комнаты. Если вы недавно сделали ремонт, то переподключение радиатора для вас абсолютно неприемлемо. Поэтому вам следует поискать другое решение. Это решение заключается в расширении потока радиатора. Послушайте, как это работает.

Условия для использования удлинителя – везде ли он подходит?

Удлинитель — это простое устройство, которое значительно увеличивает теплоотдачу биметаллических радиаторов и повышает эффективность системы отопления. Он используется для радиаторов с 10 и более секциями, которые подключаются сбоку. Это устройство обеспечивает внутреннее диагональное движение горячей воды. Это делается без необходимости изменения существующей системы подключения. Удлинитель потока может использоваться для радиаторов, которые подключаются к системе отопления через стандартный кран американского типа. Это означает, что на обратном и подающем трубопроводах должен быть запорный клапан. Если его нет, вы не сможете подключить удлинитель. Тогда вам придется вызывать сантехника и заново подключать радиатор — трудоемкая процедура. Основная проблема с удлинителем заключается в том, что его практически невозможно купить в сантехнических магазинах. Это устройство дешевое и не пользуется большим спросом, поэтому производителям сантехники нет смысла его выпускать. Интернет-магазины тоже не являются местом, куда стоит обращаться. В их ассортименте удлинители для биметаллических батарей встречаются крайне редко и часто не имеют нужного размера. Но не стоит беспокоиться. Любой мастер способен собрать и установить устройство, которое будет равномерно нагревать все части радиатора.

Восстанавливаем функциональность отопительного прибора

Давайте узнаем, как сделать удлинитель. Прежде всего, у вас должны быть следующие инструменты и материалы — сварочная муфта (двадцатка), — кусок медной трубы с толщиной стенки более 1 мм и сечением 18 мм, — регулируемый резак с насадкой, — труборез (он позволяет отрезать без деформации необходимый кусок медной трубы), — сварка, — очиститель металла — инструмент для снятия фаски (без этого инструмента вы не сможете качественно удалить заусенцы на внешних поверхностях трубного изделия) — жесткая щетка — силиконовый уплотнитель — расширитель (вместо него можно использовать инструмент для расширения труб). Теперь, когда вы полностью подготовились, можно приступать к восстановлению нормальной работы биметаллического охладителя. Закройте запорные вентили на трубах, ведущих к радиатору. В случае однотрубного подключения закройте кран. Затем слейте воду из радиатора. Теоретически, удлинительный кабель можно подсоединить к радиатору, не снимая его. Однако выполнять такую процедуру будет неудобно. Поэтому рекомендуется снять радиатор. Это несложно. Открутите пробку вместе с разъемом. Сразу же проверьте состояние силиконового уплотнения. Если он оставляет слишком большую слабину, установите новый элемент. Уплотнение стоит копейки и выполняет важную функцию. Не стоит этого делать. Затем отсоедините радиатор от труб и аккуратно снимите его с кронштейнов. Теперь можно приступать к основному этапу работы.

Как сделать удлинитель потока для радиатора?

Хорошим решением для повышения эффективности нескольких радиаторов является установка расширителя потока. Это односторонний соединительный фитинг, который позволяет равномерно распределять тепло по секциям радиатора. Как изготовить расширитель потока для радиатора, описано ниже.

Конструкция радиатора

При выборе радиаторов основное внимание уделяется эффективности и качеству изделия. Также следует обратить внимание на дизайн и используемый материал. Ассортимент радиаторов, доступных сегодня, достаточно велик. Стоит учитывать условия, в которых будет использоваться прибор. Как бы хорошо ни был подобран радиатор, если он состоит из 10 и более частей, при подключении он будет нагреваться неравномерно. Чем дальше радиатор находится от подающей трубы, тем более неравномерно будет циркулировать вода, что снижает его эффективность. Поэтому следует либо выполнить подключение под углом, либо использовать более эффективный метод. Таким методом является использование расширителя потока для радиатора, который подходит для биметаллических, алюминиевых и стальных изделий. Однако прежде чем решиться на такое решение, важно знать различия между радиаторами. Современные радиаторы этого типа могут быть изготовлены из различных сплавов. Например, они могут быть изготовлены из чугуна, стали, алюминия, биметалла, меди и т.д. Они также имеют различный внешний вид:

Радиатор панельной конструкции из алюминия отлично подходит для собственного отопления. Внутри расположены стальные нагревательные панели, соединенные конверторным оребрением. Это дает высокий показатель КПД.
Трубчатые стальные радиаторы, по которым проходит горячая вода. Это простая конструкция.
Алюминиевые радиаторы. Их существует два вида: литьевые и экструзионные. Их рекомендуется использовать только для автономного отопления. Из-за особенностей материала и слабого атмосферного давления внутри системы для центрального отопления их использовать нельзя.
Чугунные радиаторы. Самый первый вид радиаторов. Отопительный прибор долго набирает тепло, но зато имеет хорошую теплоотдачу. Идеально подходит для централизованного отопления.
Биметаллические радиаторы отопления. Эта конструкция сочетает материалы из стали (из которой изготовлена сердцевина) и алюминия (которым покрыта оболочка). Они имеют секционную конструкцию. Такие радиаторы подходят как для автономного отопления, так и для централизованного.

Широкий выбор конструкций позволяет создать качественную систему в любых условиях.

Назначение удлинителя

Непосредственной целью расширения протока радиатора является увеличение производительности системы отопления.

Конструкция

Данная конструкция представляет собой обычное устройство в виде алюминиевой или медной трубы и фитинга с наружной резьбой. Оно значительно увеличивает теплоотдачу радиатора.

Особенности работы

Расширитель потока используется для радиаторов, подключенных к системе через простые гидранты американского типа. Как на подающем, так и на обратном трубопроводе должен быть запорный вентиль. В противном случае расширитель потока не может быть подключен. Тогда радиатор придется подключать заново, что потребует дополнительных усилий.

Устройство и применение удлинителя потока

Расширитель потока, по сути, является продолжением трубы (обычно обратной), которая выводится на определенное расстояние в полость радиатора. Естественной причиной его использования является смещение точки выхода теплоносителя из радиатора. Обычно устройство используется в 2 ситуациях:

Оно является частью специального узла подключения;
При боковом одностороннем подключении радиатора.

В случае соединительного узла труба служит для увеличения расстояния между подающей и обратной секциями узла — при отсутствии разделительного диска (который должен быть установлен между секциями, к которым подключены соединительные узлы) теплоноситель пойдет по кратчайшему пути и практически не попадет в секции.

Во втором случае — при одностороннем боковом подключении — часто первые 3-4 секции в ряду нагреваются нормально — последующие нагреваются хуже. Это связано с гидравлическим потоком — вода идет по пути наименьшего сопротивления и меньше теплоносителя достигает дальних секций, особенно часто это явление встречается при большом количестве секций — более 10. Если установить фитинг, имитирующий диагональное подключение чиллера — точка сброса теплоносителя смещается в противоположный угол чиллера, эффективность работы агрегата повышается.

Интересно почитать: Что такое и зачем нужна футеровка печи.

Конструктивно зонд (удлинитель) соединительного узла представляет собой трубу, которая присоединяется к отверстию прибора.

Еще один вид удлинителя — резьбовая заглушка. Он устанавливается вместо стандартной заглушки, в резьбовую муфту вкручивается пластиковая или медная труба, которая вставляется в коллектор батареи.

Данный вид удлинителя можно приобрести на заводе, стоимость составляет от 250 до 300 рублей, в некоторых случаях изделия изготавливаются и самой компанией.

Эффективность и особенности установки удлинителя потока

Здесь мы рассмотрим эффективность и правильное использование расширителя потока в радиаторах. Эти устройства имеют относительно небольшой диаметр, значительно снижают качество циркуляции, создавая гидравлическое сопротивление, и служат лишь для разделения потока — создания расстояния между точками входа и выхода теплоносителя.

Другое дело второй тип удлинителя, подключаемый к коллектору радиатора — в некоторых случаях он работает достаточно эффективно. В подавляющем большинстве случаев эксперты (и технические писатели) рекомендуют следующие варианты использования удлинителя потока:

С длиной трубки на 60 – 80 мм меньше общей длины радиатора – то есть заведенные практически в последнюю секцию;
С длиной трубки, равной ½ длины радиатора – то есть ее срез расположен в середине коллектора устройства;
Некоторые авторы пишут о неком «гравитационном насосе естественной циркуляции», акцентируя его «уничтожение, отключение» удлинителем – и как следствие – скорее негативный эффект удлинителя;
Еще одно мнение – удлиняющие трубки нельзя применять в чугунных радиаторах;
Удлинители работают эффективно лишь в двухтрубных схемах, в однотрубных системах – нет.

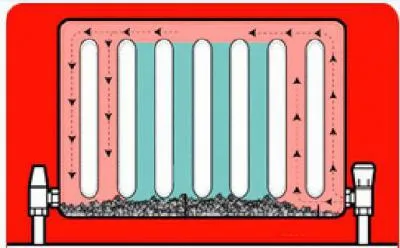

Какой длины должна быть труба? Если радиатор установлен сбоку, то охлаждающая жидкость циркулирует следующим образом: В ближайших секциях он движется быстро, в более удаленной части радиатора скорость ниже — соответственно, меньше расход в единицу времени и количество передаваемого тепла.

Такое движение воды имеет долгосрочный эффект — происходит постепенное накопление отложений в зоне низкой скорости. Напрашивается вывод, что если длина трубы на 60-80 мм меньше общей длины радиатора, то этот эффект будет обратным — т.е. произойдет засорение в зоне подключения подводящей трубы.

Поэтому лучше использовать трубу, длина которой составляет ½ длины радиатора — в этом случае эффект сегментного загрязнения сбалансирован и не выражен в какой-либо конкретной области.

Гравитационный насос с естественной циркуляцией — этот эффект возникает при охлаждении теплоносителя — холодная вода имеет повышенную плотность и массу и стремится двигаться вниз — предполагается, что теплоноситель движется быстрее, а расширение препятствует этому, создавая сопротивление. Однако говорить о влиянии расширения на этот процесс бессмысленно — сила тяжести воды в системах с принудительной циркуляцией настолько мало влияет на качество циркуляции, что ею можно просто пренебречь. В системах же с естественным движением хладагента удлинение потока отсутствует из-за высокого гидравлического сопротивления движению воды.

Большинство авторов утверждают, что расширительные трубы не следует использовать в чугунных радиаторах. Напротив — именно здесь они выполняют очень важную задачу. Чугунные секции имеют большое сечение потока, вода легко движется по пути наименьшего сопротивления — поэтому очень часто чугунные радиаторы нагреваются в первых секциях и имеют низкую температуру в последних секциях. Второй важной функцией является уменьшение образования нагара — чугун имеет наибольшую шероховатость и особенно подвержен образованию нагара, а использование удлинителя, который расширяется к центру коллектора, значительно снижает скорость накопления частиц нагара.
