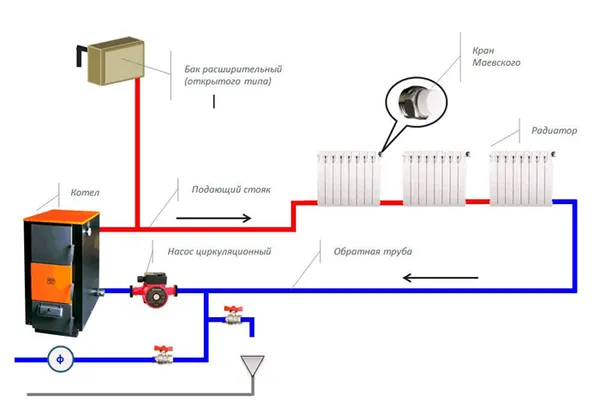

Основными элементами двухтрубной системы являются подающая труба и обратная труба, между которыми устанавливаются радиаторы. Вход радиатора должен быть соединен с подающей трубой, а выход радиатора — с обратной трубой.
Установка насоса на отопление: правила монтажа, тонкости процесса
Что такое правильная установка теплового насоса с точки зрения срока его службы? Безусловно, существуют факторы, которые могут привести к ускоренному износу механической системы.
В данном руководстве будут рассмотрены особенности механической части устройства. Конструкция теплового насоса, используемого для индивидуальных систем отопления средней мощности, предусматривает непрерывное охлаждение ротора и вала с подшипниками циркулирующим теплоносителем.
Чтобы воздушные карманы не выходили из подшипников без смазки и охлаждения, вал двигателя должен быть установлен строго горизонтально.
Правильная и неправильная установка насоса.
Фильтрация воды
Крайне желательно наличие фильтра перед насосом. Его функция — отфильтровывать неизбежный песок, соли и другие абразивные частицы, которые повреждают рабочее колесо и подшипники циркуляционного насоса.
Поскольку диаметр входного отверстия насоса обычно невелик, достаточно стандартного фильтра грубой очистки. Контейнер для осадка должен быть повернут вниз, чтобы он не препятствовал циркуляции воды, даже если он уже частично заполнен.
Расположение насоса в контуре
Где именно, в какой части контура, рекомендуется использовать насос для отопления?
Технически, современные насосы одинаково хорошо работают как на подающей, так и на обратной стороне любой части отопительного контура. Однако установка насоса может быть использована в любых ситуациях:
- Чем выше температура теплоносителя — тем ниже ресурс подшипников и всех пластиковых частей устройства. С этой точки зрения врезать его все же стоит на обратном трубопроводе, непосредственно перед котлом.
- Расширительный бак рекомендуется монтировать на участке контура с максимально близким к ламинарному потоком теплоносителя. После насоса поток неизбежно будет турбулентным. Отсюда вторая поправка: циркуляционный насос врезается перед котлом и после расширительного бака.
Оптимальной ситуацией для расширительного бака является поток воды с минимальной турбулентностью. До насоса поток в контуре почти ламинарный.
Монтаж своими руками
Важно знать, как правильно установить насос для отопления. Также важно знать, какой насос установить в системе отопления.
К каждому устройству прилагается инструкция, которую следует внимательно изучить, чтобы иметь возможность самостоятельно правильно выполнить установку. Из системы сливаются все жидкости, и часть трубы разрезается в том месте, где будет установлен насос.
Во многих случаях необходимо очистить старую систему, где скопилась грязь и ржавчина. Поскольку это невозможно сделать через сливную пробку из-за малого сечения отверстия, используется отсечка. С одной стороны подсоединяется труба, по которой вода подается под давлением, а с другой стороны вода вытекает.
В зоне для насоса устанавливается байпас. Это необходимо на случай выхода из строя агрегата или отключения электроэнергии. Затем охлаждающая жидкость течет по основной линии, открывая клапан вручную. Лучше установить автоматический шаровой кран, реагирующий на изменение давления в системе, чем обычный шаровой кран.
На байпасе устанавливаются два шаровых крана с каждой стороны насоса, чтобы перекрыть воду для обслуживания или, при необходимости, для демонтажа. На верхнем конце байпасной линии должен быть установлен клапан для вертикального выпуска воздуха. Для установки насоса рекомендуется следующая последовательность:
- Слить воду и очистить систему отопления.
- Систему, которая эксплуатируется в течение долгого времени, рекомендуется промывать пару раз, наполняя её водой и затем сливая её.
- Врезать в установленное место, в соответствии с планом, приобретённый насос, следуя принципу управления энергией.
- После установки заправить прибор жидкостью (водой).
- Проверить работу отопительной системы. В случае каких-либо ошибок необходима их строгая коррекция.
- Удалить накопленный воздух из системы с помощью центрального винта. Исходящая вода является признаком того, что операция проведена верно.
- Включить вмонтированный насос после его заполнения водой. При подключении оборудования к сети рекомендуется использовать автоматический предохранитель со специальным флагом.
Предохранитель имеет дополнительную функцию выключателя.
Если в системе планируется установить дополнительный насос, убедитесь, что он включается только после сигналов от реле. Для синхронизации обоих насосов необходимо подключить к реле второе устройство или использовать альтернативное параллельное соединение.
Основные преимущества применения насосов отопления
Нагнетатели давления долгое время были громоздкими и использовались только на промышленных предприятиях и в котлах центрального отопления. В частных домах они были рассчитаны на естественный поток воды — из-за уклона труб и разницы температур в них.
С уменьшением размеров и стоимости подключение циркуляционного насоса к системе отопления стало практически обязательным, даже если он не является частью стандартного оборудования.
Установка циркуляционных насосов в системе отопления частного дома повышает ее эффективность и комфорт жильцов: они обеспечивают быстрый и равномерный прогрев помещения за счет более высокой скорости потока к радиаторам; можно использовать трубы диаметром в два раза меньше без снижения несущей способности; трубы с минимальным уклоном выглядят более эстетично; правильно подобранная система установки насоса обеспечивает равномерный прогрев отопительных приборов разных типов, от батарей до теплых полов
Основной недостаток систем с принудительной циркуляцией — энергозависимость. Этот недостаток можно смягчить с помощью ИБП или бензинового генератора. Той же цели служит подключение насоса к смешанной системе отопления, в которой используется как принудительная, так и естественная циркуляция.
Наиболее важной характеристикой при выборе вентилятора является максимальная мощность. Чтобы узнать, как сделать тепловой насос эффективным, не переплачивая, умножьте тепловую мощность (100 кВт на квадратный метр) на коэффициент 0,86.
Разделите это число на разницу температур между подачей и обраткой. Полученная цифра — это производительность потока в час.
Схема подключения насоса системы отопления
Всегда возникают споры о том, к чему следует подключать насос — к подаче или к обратке системы отопления.
В защиту подключения насоса к обратной линии приводится аргумент, что устройства дольше работают в среде с более низкими температурами. На самом деле форма насоса водяного отопления и используемые в нем материалы выдерживают температуру до 110 — 115 градусов, что намного выше температуры хладагента; охлажденная вода имеет большую плотность и легче проталкивается через рабочее колесо. Разница в плотности — около 1 %, 10 кг/куб. м — не имеет значения; обратная линия ниже, поэтому статическое давление выше, и насос может работать лучше. Но даже разница в высоте в 0,5-1,5 м ничтожна; такой тип подключения насоса отопления используется в промышленных котельных. Там он оправдан тем, что под ним можно легко разместить крупное и тяжелое оборудование.
Интересно отметить, что при подключении циркуляционного насоса, встроенного в котел, расположение обратное: он располагается в проточной линии.
Основным критерием выбора места подключения циркуляционного насоса является возможность его обслуживания. Через некоторое время вам придется снять насос для технического обслуживания, а возможно, и для срочной замены насоса в системе отопления. Ваша рука с гаечным ключом должна свободно двигаться, чтобы открутить гайки американо.
Подумайте, где вы будете подключать насос к системе отопления:
1. на твердотопливном котле лучше всего установить его на обратке. Это увеличит время от закипания в котле до аварийного отключения и возможного взрыва системы с 5 до 20-30 минут. Этого времени достаточно для реакции хозяина или для того, чтобы уголь, дрова вышли и начали охлаждаться после автоматического закрытия заслонки.
2. для систем с твердотопливным котлом план установки насоса также предусматривает байпас из подающего канала через трехходовой клапан непосредственно перед воздуходувкой.
3. в случае больших систем каждый циркуляционный насос отопления должен быть подключен к контурам максимальной длиной до 80 метров.
4. если используется гидростатический коллектор, циркуляционный насос каждого контура подключается к системе отопления сразу после гидростатического коллектора.
5. опциональное подключение насоса отопления в частном доме для каждого контура многократного или напольного отопления, бойлера косвенного нагрева или второго бойлера, подключенного параллельно.
6. конструкция циркуляционного насоса отопления позволяет устанавливать его в вертикальной, горизонтальной или даже наклонной трубе.
7. при установке котла со встроенным вентилятором циркуляционный насос отопления не нужно устанавливать или демонтировать.
Схема подключения насоса отопления всегда одинакова. Она ограничена с обеих сторон гидрантами, чтобы насос не пришлось заменять без слива трубопровода.
Если насос отопления подключен после фильтра грубой очистки, срок службы циркуляционного насоса значительно увеличивается.

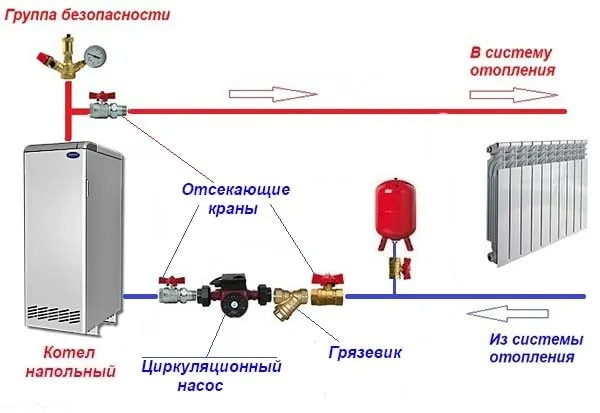

Насос устанавливается в подающем трубопроводе после группы безопасности перед первым ответвлением. Насос отопления в обратной магистрали частного дома подключается после последнего ответвления между закрытым расширительным баком и котлом.
Обвязка
Существует два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией не могут работать без насоса, с естественной циркуляцией они работают, но имеют меньшую теплоотдачу в этом режиме. Однако меньшее количество тепла все же лучше, чем его полное отсутствие, так как в районах, где часто отключают электричество, система проектируется как гидравлическая (естественная циркуляция) и к ней подключается насос. Это обеспечивает высокую производительность и надежность отопления. Установка циркуляционного насоса в таких системах — это, конечно, совсем другое дело.
Принудительная циркуляция
Поскольку система отопления с принудительной циркуляцией не работает без насоса, он устанавливается непосредственно в подающей или обратной трубе (на ваш выбор).
Большинство проблем с циркуляционными насосами вызвано механическими примесями (песок, другие абразивные частицы) в теплоносителе. Они могут заблокировать рабочее колесо и привести к остановке двигателя. По этой причине перед агрегатом необходимо установить фильтр (фильтр/грязеуловитель).
Также рекомендуется установить шаровые краны с обеих сторон. Это позволит заменить или отремонтировать блок без необходимости сливать воду из системы. Закройте клапаны и снимите блок. Сливается только та часть воды, которая находилась непосредственно в этой части системы.
Естественная циркуляция
Трубопровод циркуляционных насосов в гравитационных системах отличается одним существенным моментом: необходим байпас. Это байпас, который делает систему функциональной, когда насос не работает. Байпас оснащен шаровым запорным клапаном, который закрыт, когда насос работает. В этом режиме система работает как принудительная система.
Если происходит перерыв в подаче электроэнергии или неисправность в агрегате, клапан на байпасе открывается, клапан на насос закрывается, и система работает как гравитационная.
Особенности монтажа
Есть один важный момент, без которого установка циркуляционного насоса требует перенастройки: Ротор должен быть повернут так, чтобы он был ориентирован горизонтально. Второй момент — это направление потока. На корпусе имеется стрелка, которая указывает, в каком направлении должен течь теплоноситель. Поэтому поверните устройство так, чтобы направление потока было направлено в сторону «стрелки».
Сам насос может быть установлен как горизонтально, так и вертикально, но при выборе модели убедитесь, что он может работать в обоих положениях. И еще один момент: при вертикальной установке производительность (высота производимого потока) уменьшается примерно на 30 %. Это следует учитывать при выборе модели.
Подключение к электропитанию
Циркуляционные насосы работают от сети 220 В. Их подключение стандартное, желательно наличие отдельной линии электропитания с предохранителем. Для подключения необходимы три кабеля — фаза, нейтраль и земля.
Само подключение может быть выполнено с помощью трехконтактной розетки и вилки. Такой тип подключения используется, если насос поставляется с подключенным кабелем питания. Также возможно подключение через клеммную колодку или непосредственно кабелем к клеммам.
Клеммы расположены под пластиковой крышкой. Снимите эту крышку, открутите несколько винтов и вы найдете три клеммы. Они обычно маркированы (пиктограммами N — нейтраль, L — фаза, а «земля» имеет международное обозначение), ошибиться трудно.
Поскольку вся система зависит от мощности циркуляционного насоса, имеет смысл иметь аварийный источник питания — стабилизатор с подключенными аккумуляторами. При такой системе питания все будет работать и прослужит несколько дней, так как сам насос и автоматика котла «тянут» максимум 250-300 ватт. Однако необходимо рассчитать и подобрать емкость аккумуляторов. Недостатком такой системы является то, что необходимо следить за тем, чтобы аккумуляторы не разрядились.
Схемы установки в системах различных типов
Прежде всего, необходимо уточнить, где должен быть размещен проточный насос, который циркулирует воду через котел и принудительно направляет ее в радиаторы системы отопления. По словам эксперта Владимира Сухорукова, имеющего надежный опыт, место установки следует выбирать так, чтобы агрегат было легко обслуживать. Со стороны подачи он должен быть размещен после группы безопасности и запорной арматуры, как показано на плане установки:
На обратной стороне насос следует размещать непосредственно перед теплогенератором в соединении с фильтром или сетчатым фильтром, чтобы не пришлось приобретать и устанавливать лишние клапаны. Схема подключения насосной группы выглядит следующим образом:
Рекомендация: насосы от насосов от насосов от насосов от насосов от насосов от насосов от насосов от насосов от насосов от насосов от насосов от насосов от насосов от насосов от насосов от насосов от насосов от насосов от насосов. Циркуляционный насос может быть установлен таким образом как в закрытой, так и в открытой системе отопления, особой разницы нет. Это относится и к многотрубной системе, где теплоноситель поступает к радиаторам по отдельным трубам, соединенным с коллектором.
Другое дело — открытая система отопления с циркуляционным насосом, который может работать двумя способами — принудительная циркуляция и гравитационная. Последний вариант полезен для домов, где часто происходят отключения электроэнергии, а покупка источника бесперебойного питания или генератора не приносит хозяевам дохода. Далее устанавливаем устройство с запорным клапаном на байпасе и подключаем кран к прямой линии, как показано на рисунке:
Важный момент. Существуют готовые байпасные устройства с насосом, которые имеют обратный клапан вместо вентиля на линии подачи. Это не лучшее решение, поскольку подпружиненный обратный клапан создает сопротивление 0,08-0,1 бар, что слишком велико для гравитационной системы отопления. Вместо него можно использовать лепестковый клапан, но его следует устанавливать только в горизонтальном положении.

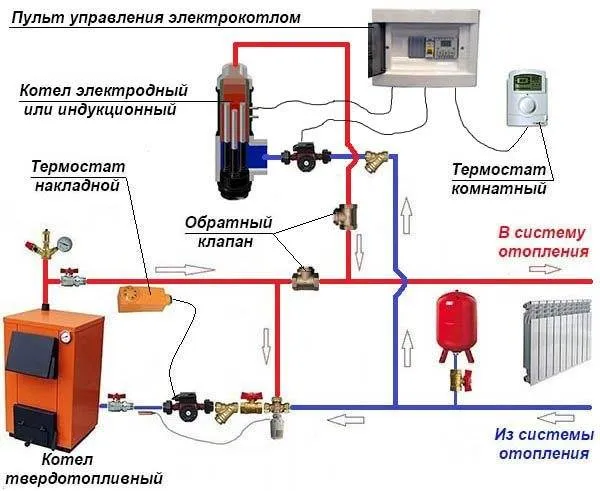

Наконец, мы хотели бы объяснить, как подключить циркуляционный насос к твердотопливному котлу. Как уже говорилось, лучше всего разместить устройство на главной трубе от системы отопления к теплогенератору, как показано на рисунке:
Как видите, трубопровод для подключения насоса к контуру котла оснащен байпасом и трехходовым смесительным клапаном. Важная роль этих компонентов трубопровода подробно описана в инструкции по подключению твердотопливных котлов.
Правила монтажа
Циркуляционный насос каждого производителя предназначен для подключения к трубопроводу или B-болтам через соединительные гайки, чтобы его можно было быстро снять при необходимости, например, для замены или ремонта. При установке устройства следуйте приведенным ниже инструкциям.
- Ставьте аппарат на любые участки трубопроводов – горизонтальные, вертикальные или наклонные, но с одним условием: ось ротора должна быть в горизонтальном положении. То есть, монтаж «головой» вниз или вверх недопустим.
- Обратите внимание, чтобы пластиковая коробка с электрическими контактами находилась сверху корпуса, иначе ее зальет водой при аварии. Да и обслуживать изделие будет непросто. Добиться этого несложно: открутите винты крепления кожуха и поверните его на нужный угол.
- Не забудьте о направлении потока, указанного стрелкой на корпусе.
- Чтобы изделие можно было снять без опорожнения системы, до и после него поставьте отсекающие краны, как изображено на схемах в предыдущем разделе.
Примечание. Вес циркуляционного блока приходится на 1 или 2 шаровых крана (в зависимости от ориентации помещения). Поэтому рекомендация: не экономьте и купите качественный запорный клапан, корпус которого не сломается со временем из-за механического воздействия.
Чтобы узнать, как правильно установить циркуляционный насос, целесообразно воспользоваться планом отопления. Обычно он составляется на этапе планирования дома. Если отопительный контур здания подлежит модернизации, то байпас также является лучшим местом для установки агрегата.

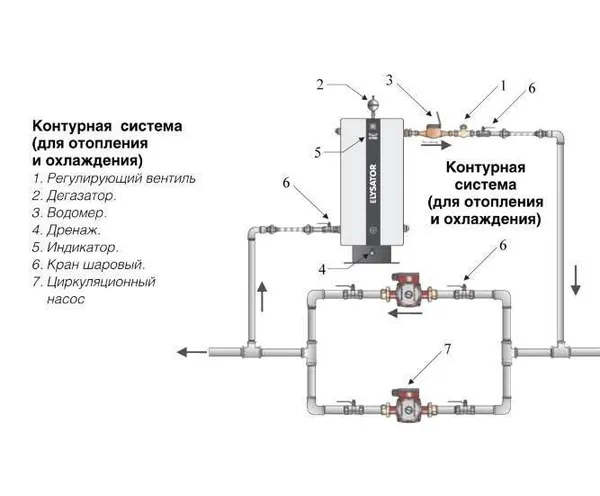

Байпас с электрическим насосом, фильтром и запорной арматурой позволяет отопительной сети работать в случае отключения электроэнергии или выхода из строя электроприбора. С помощью байпаса систему можно переключить так, чтобы теплоноситель циркулировал естественным образом. Это гарантирует, что вы не останетесь полностью без отопления в аварийной ситуации.
Байпас может быть установлен практически в любой конфигурации. Часто для установки не хватает места. По этой причине используются нестандартные решения. Однако в большинстве случаев монтаж производится по стандартным схемам.
При наличии свободного места обычно устанавливается сборный обводной блок. Эта конструкция изготавливается в производственных цехах. Она оснащена клапанами или клапаны встроены в нее. Готовый блок байпаса может быть сварен или скреплен винтами. Все эти конструкции имеют свободное сечение, предназначенное для установки электронасоса через фланцы или рукава.
Отопительные контуры в жилых домах часто выполняются из полипропиленовых труб. Такой вариант упрощает установку циркуляционного насоса для перекачки теплоносителя. Как правило, монтажнику для этого требуется около 1 часа. Больше времени требуется, если монтаж производится в металлические трубы. Необходимо выполнить не только сварку, но и уплотнение резьбовых соединений.
При установке электрического циркуляционного насоса мастер действует следующим образом:
- подготавливает комплектующие – фильтр, запорные краны, патрубки с резьбой, сгоны;
- соединяет все резьбовые элементы узла при использовании специальной герметизирующей пакли и пасты;
- собирает петлю вместе с насосом без тщательного затягивания накидных гаек;
- намечает и вырезает участок на обратке для установки крана;
- проводит сварочные работы – сначала выполняет прихватки металлических элементов узла, потом снимает насос для исключения его повреждения брызгами от сварки и завершает начатые операции;
- осуществляет сборку узла под насосом и проводит его монтаж;
- устанавливается циркуляционное устройство на место;
- проводит окончательное затягивание американок электроприбора.
Важно! Направление стрелки на электронасосе должно соответствовать фактическому движению рабочей среды в трубе отопления.
Мастер завершает работу подключением кабелей. Они подключаются к клеммам в монтажной коробке системы циркуляции.
Коротко о главном
Установка электрического насоса в отопительном контуре квартиры гарантирует, что в квартире создается необходимое давление. Это позволяет обогревать помещения максимально эффективно. В квартирах устанавливается как «сухой», так и «мокрый» вариант. Второй тип является наиболее распространенным.
Электрический насос обычно устанавливается после всех радиаторов, кранов и расширительного бака. При необходимости он может быть установлен и в потоке, но как можно дальше от котла.
Насос устанавливается в байпасе. Он представляет собой контур с фильтром и запорными клапанами. Сначала он устанавливается цельным, а затем подключается к основной линии с помощью отдельного запорного клапана.
